一、概述 Hoffman在100多年前就發(fā)現(xiàn)了異氰酸酯的三聚化反應(yīng)

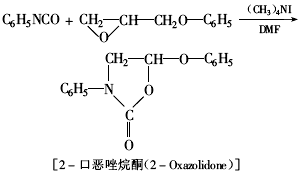

這種六元雜環(huán)稱作異氰脲酸酯（ISOCyanurate），它的耐熱溫度可達200℃以上。 美國人G.P.Speranza在實驗中發(fā)現(xiàn)了環(huán)氧基和異氰酸基反應(yīng)生成五元雜環(huán)的2-誕唑烷酮，其耐熱溫度超過了300℃。

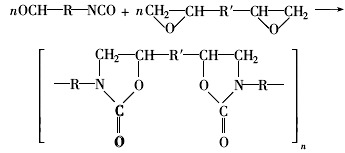

用二異氰酸酯和二縮水甘油醚就能制得聚（2-誕唑烷酮），簡稱為POX。

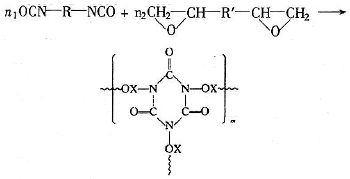

異氰酸酯三聚化反應(yīng)和異氰酸基與環(huán)氧基生成2-誕唑烷酮的反應(yīng)是同時發(fā)生并競爭的，所以通過適當?shù)暮铣煞椒?，可以得到一種分子中既有誕唑烷酮環(huán)又含有異氰脲酸酯環(huán)的交聯(lián)熱固性樹脂聚（異氰脲酸酯-誕唑烷酮）。聚合反應(yīng)可用下式表示：

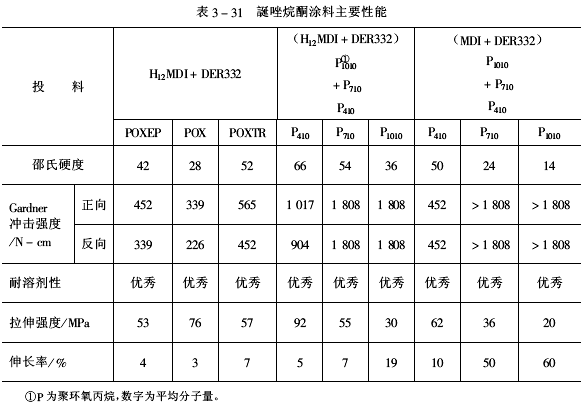

上式中“OX”表示含有誕唑烷酮環(huán)的鏈段。 由于結(jié)構(gòu)中含有大量的五元雜環(huán)、六元雜環(huán)，使得PISOX材料具有優(yōu)異的耐熱性、耐介質(zhì)性、絕緣性、阻燃性和很好的機械強度；雜環(huán)之間如果有柔性鏈段存在又使材料具有較好的韌性。生產(chǎn)PISOX的主要原料是異氰酸酯和環(huán)氧樹脂，來源豐富，價格比較低廉，材料的合成和加工工藝也不很困難，使用也較方便。因此，PISOX是一種綜合性能優(yōu)秀，應(yīng)用前景廣闊的新材料，并已開始受到人們的重視。 趙寶宗，孫以實對PISOX的合成進行了研究，撰文論述了催化劑品種、投料比、合成路線等影響PISOX兩種成環(huán)的因素，綜述了以下應(yīng)用例。 二、PISOX的性能和應(yīng)用 PISOX樹脂經(jīng)得到實際應(yīng)用的領(lǐng)域有涂料、泡沫塑料、高溫澆鑄膠、絕緣涂層、黏合劑、復(fù)合材料等多方面。下面僅就它在涂料、泡沫塑和高溫澆鑄膠方面的應(yīng)用作一介紹。 （一）涂料 用POX材料做涂料，最早見于1972年的美國專利中。1983年Ford汽車公司的P.I.Kordomenos 等人研制出了誕唑烷酮涂料，其性能數(shù)據(jù)表3-30。其中，POXTR是I/E=2/1投料而得到的交聯(lián)產(chǎn)物。POXEP是I/E=1/2投料生成POX，再加酸酐固化的產(chǎn)物，也屬交聯(lián)聚合物，“POX”是I/E=1/1的非交聯(lián)產(chǎn)物。數(shù)據(jù)表明，兩種交聯(lián)產(chǎn)物都表現(xiàn)出高硬度、高拉伸強度和優(yōu)秀的耐溶劑性，但沖擊性能一般。為了改善其沖擊性能，他們在合成中加入端～OH基聚醚（即表3-31中的P410、P710、P1010），在結(jié)構(gòu)中引入柔性鏈段，從而大大提高了沖擊性。如表3-31。
他們還研究了這些材料的熱失量情況，發(fā)現(xiàn)其失量溫度在250℃以上，且隨著誕唑烷酮環(huán)和交聯(lián)密度的增多，聚合物熱穩(wěn)定性提高。 （二）泡沫塑料 1972年，E.F.Hayash首次制得了FOX泡沫塑料，此材料表現(xiàn)出高耐溫、阻燃等優(yōu)點。1974年，美國專利公開了PISOX樹脂制成的泡沫塑料具有出乎意料的高耐熱性、阻燃性和很低的脆性，因而可應(yīng)用于要求耐熱、阻燃的建筑材料方面。 1978年S.Fuzesi等人報道了一步法合成的PISOX泡沫塑料（專利中稱為誕唑烷酮改性的異氰脲酸酯泡沫塑料）。其合成工藝不同于以前，從而避免了生產(chǎn)過程中容易產(chǎn)生的焦化現(xiàn)象，且使成本降低。所制得的泡沫塑料比較起來，高溫、壽命長、失重溫度高。表3-32為幾種樣品的性能比較。 從對比中容易看出,PISOX泡沫塑料在耐溫性能方面明顯優(yōu)于聚氨酯改性的異氰脲酸酯材料，所得PISOX泡沫塑料在目前通用的多孔材料方面均可得到應(yīng)用，尤其是作為要求熱穩(wěn)定性較高的絕緣、保溫材料，用于高溫管道，貯罐等。

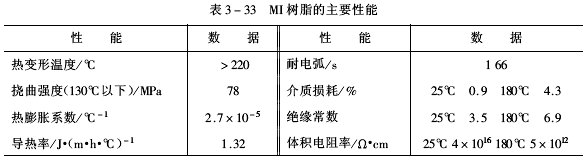

（三）耐溫澆鑄膠 1974年，日本日立公司用MDI與DER332反應(yīng)制得高溫耐熱PISOX材料，并進行了將PISOX用做大型轉(zhuǎn)動電機上使用的耐熱C級澆鑄膠的研究工作，從而開始了PISOX在電器澆鑄方面的應(yīng)用研究。此后，日立公司成功地將PISOX用于牽引電動機H級絕緣。1978年，日立公司又用PISOX 樹脂加49%的石英填料制成“MI”樹脂，應(yīng)用于干式大容量變壓器中做澆鑄膠。固化后“MI”樹脂的主要性能如表3-33。
S.Isobe等總結(jié)出MI樹脂有以下主要優(yōu)點： （1）熱變形溫度高達220℃，適宜做H級澆鑄膠； （2）電學性能和澆鑄適應(yīng)性與一般澆鑄用環(huán)氧樹脂相類似，而耐熱性和沖擊性優(yōu)于環(huán)氧樹脂； （3）具有阻燃、自熄等特點，特別適宜于防火設(shè)備； （4）高溫壽命和交流破裂強度遠比B級樹脂高；在180℃以下，樹脂的電性能和機械性能幾乎不隨溫度而變化，這一性能要比一般使用的澆鑄樹脂優(yōu)越得多。 PISOX用做耐溫澆鑄膠在日本已經(jīng)實用化，我國曾進口過這種H級澆鑄膠。1986年，為使H級澆鑄膠國產(chǎn)化，進行了一些實用研究，用國產(chǎn)原料如下配方： 509#環(huán)氧樹脂 1mol MDI 1.5～2.5mol 2-甲基-4-乙基咪唑 0.1%～1.0% HGH-600硅灰粉 50%～70% 所得固化產(chǎn)物馬丁耐熱超過185℃，沖擊強度147.15N·cm/cm2，溫度指數(shù)177℃，與H級耐熱指標比較接近，只是上述配方的實用化牽涉到MDI純度、水分的去除等問題，這些問題在實際中如何解決，尚需進一步研究。 作為一種新材料，PISOX的研究歷史很短，更廣泛的應(yīng)用前景還需要人們進一步的研究和開拓。 三、PISOX的增韌研究 PISOX主鏈含有眾多的苯環(huán)、誕唑烷酮五元環(huán)和異氰脲酸酯六元環(huán)，有很高的耐熱性，但這樣的主鏈結(jié)構(gòu)又使PISOX有韌性不夠的優(yōu)點。 孫以實、林秀英等人口進行PISOX增韌改性研究。端羥丁腈、端羧丁腈液體橡膠和端羥聚醚N220作為增韌劑均取得較好的增韌效果（見表3-34），其性能見表3-35及表3-36。

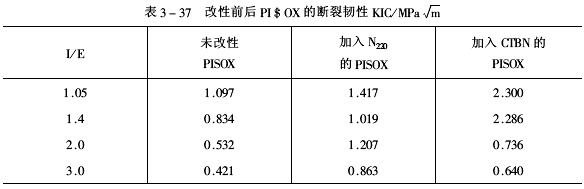

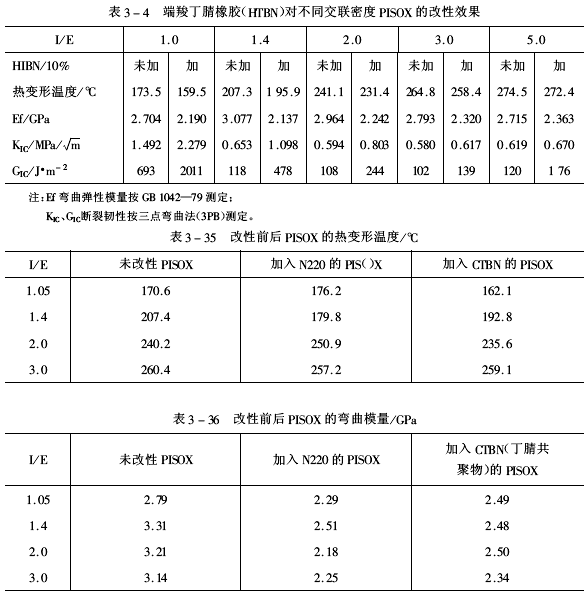

上述3個表列出的數(shù)據(jù)表明：無論是N220還是CTBN，它們的加入均顯著提高PISOX的韌性，并使PISOX的模量明顯下降，但在具體影響的程度上，HTBN、N220和CTBN間是有區(qū)別的。以N220為增韌劑時，熱變形溫度下降很少甚至個別有略微上升。 表3-34，表3-35，表3-36列出了在加有為樹脂總量10%的HTBN時對不同I/E（即液態(tài)二苯甲基-4，4′-二異氰酸酯/E-56環(huán)氧樹脂摩爾比）下所合成的PISOX的改性效果。顯然在相同的固化條件下，I/E的摩爾比越高，交聯(lián)密度越大，異腈脲酸酯六元環(huán)比越高產(chǎn)物的熱變形溫度也越高。從而可得出以下規(guī)律：（1）HTBN的加入能顯著提高PISOX的韌性，但材料的彈性模量有明顯降低，熱變形溫度有不同程度的下降；（2）PISX使PISOX的增韌幅度與PISOX的交聯(lián)密度有很大關(guān)系，一般來說，基體的交聯(lián)密度越小，其增韌幅度就更大。用CTBN、N220作增韌劑加入量均為7.5phr的效果，改性前后PISOX的斷裂韌性見表3-37。
|
