甲基四氫苯酐(methpa)為環狀結構的酸酐固化劑，它與環氧樹脂固化產物的耐熱性高、力學強度及電性能優良，但不容易發生分子內運動、為脆性固化劑。桐油的干性最好，油膜具有堅固不粘、附著力強、耐水、耐堿、耐日光大氣等性能。最近，中國林業科學研究院林產化學工業研究所國家林業局林產化學工程重點開放性實驗室，制成桐酸甲酯酸酐(mema)，為桐油經酯交換反應和d-a加成反應所得。

3、固化體系的制備

618環氧樹脂與methpa和mema固化劑按f式計算質量配比，結果見表1。wi(酸酐i)%=ci*(混合酸酐當量/環氧當量)×100式中：wi分別代表100g樹脂的methpa和mema酸酐加入量；ci分別代表methpa和mema酸酐占混合酸酐的質量分數；混合酸酐當量=上述兩種酸酐按質量分數求出的當量之和。

表1 618環氧樹脂與methpa/mema的配比

注：每一組分中所添加的促進劑都是組分總量的0.3%

三、結果與討論

1、固化物的紅外光譜分析

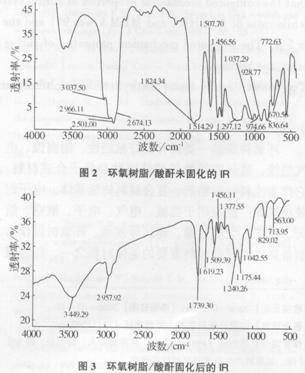

圖2和圖3分別給出了methpa和mema(9：1)與環氧樹脂618固化體系未固化和按100℃2h、120℃2h、140℃5h固化后的紅外光譜圖。由圖2可以觀察到在1750～1824cm-1附近有酸酐羰基的伸縮振動，為很強的雙帶，且高頻比低頻強。分別在974cm-1和1267cm-1附近有環狀酸酐的特征吸收帶，在928cm-1附近有環氧樹脂三元醚環c-o-c的伸縮振動吸收帶。從圖3可以觀察到上述特征吸收帶均已消失，在3449cm-1附近出現了環氧樹脂反應生成的羥基吸收帶。說明固化反應基本完成。

桐酐與甲基四氫苯酐復合固化環氧體系（3）
