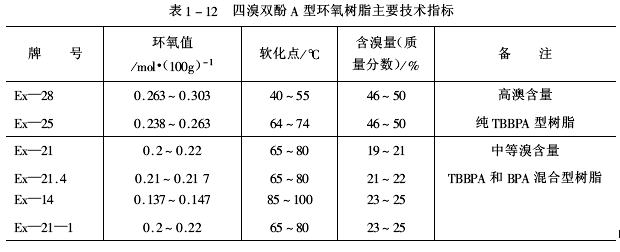

隨著電子和電氣行業對于可靠性、安全性越來越高的要求，某些元器件用普通雙酚A型環氧樹脂外添加鹵素阻燃劑和三氧化二銻已不能達到阻燃、絕緣使用要求了。而由四溴雙酚A（TBBPA）制成的環氧樹脂溴原子連接在高分子鏈段上沒有無機溴化合物易遷移的弊病，在阻燃型制品中獲得了普遍的應用。四溴雙酚A型環氧樹脂的合成和雙酚A型環氧樹脂有雷同之處，但因溴原子體積大反應活性上與雙酚A有很大不同，因此具體工藝也就不同了。其主要牌號品種見表1-12。

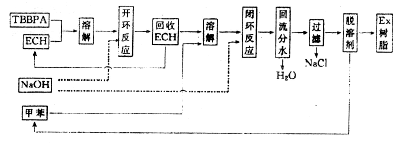

一、高溴含量Ex型環氧樹脂的合成 高溴含量Ex型環氧樹脂的合成路線和低分子量雙酚A型環氧樹脂的合成路線十分相似。國外最早的研究工作始于1962年，到1966年之后它的合成工藝已成熟。其典型合成工藝：

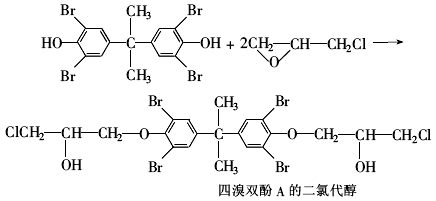

我國最先從事Ex合成研究的是浙江省化工研究院1976年就研制出了這種樹脂。董耿蛟等人參考了國外文獻在TBBPA和ECH開環反應時采用了季銨鹽作催化劑，使ECH的單耗和Ex樹脂的質量等指標有了明顯的提高。 （1）開環醚化反應

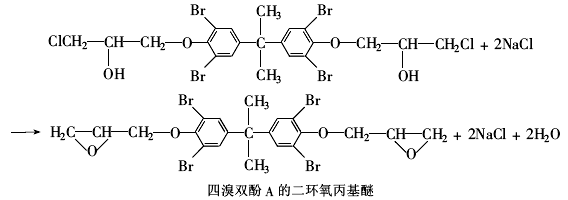

（2）環化反應

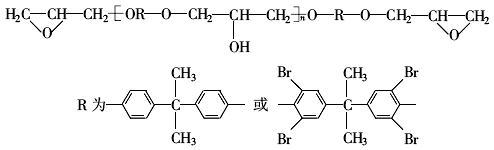

生產一般是在過量的環氧氯丙烷存在下進行的，因此，得到的大部分是以環氧基封端的樹脂分子。過量環氧氯丙烷的比例是由最終產品所需的分子量來決定的。生產低分子溴代環氧樹脂時環氧氯丙烷與四溴雙酚A的摩爾比有時達到10:1。 二、中等溴含量Ex型環氧樹脂的合成 中等溴含量Ex型環氧樹脂是分子結構中既有四溴雙酚A，又有雙酚A鏈段的聚合物?？捎孟率奖硎荆?/SPAN>
它的合成方法有一步法（直接法）和二步法（間接法）。 （一）合成路線 （1）一步法（或稱為tafly法） 此法是由四溴雙酚A和一定比例的雙酚A與環氧氯丙烷在氫氧化鈉存在下直接制得的。反應式如下：
式中 x——雙酚A占總雙酚的摩爾分數； y——四溴雙酚A占總雙酚的摩爾分數； z+y=1。 （2）二步法（即間接法）（或稱advancement法） 就是利用E型環氧樹脂作為基本樹脂，加入一定量的四溴雙酚A，在催化劑的作用下反應，制得固體Ex型環氧樹脂。 （二）幾種典型工藝的介紹 （1）在1000ml三口燒瓶中稱取1mol雙酚（四溴雙酚A與雙酚A摩爾比為1：1混合）與30%（質量分數）NaOH溶液混合，并加熱至70～75℃使之熔解，然后冷卻到47℃以下，加入5mol環氧氯丙烷，再加熱至90℃，反應20min，得白色黏稠狀液體。然后再減壓蒸餾，除去過量的環氧氯丙烷。回收完畢后再加入20%（質量分數）NaOH溶液，在90℃反應15～20min，趁熱用水洗滌5次，洗滌畢用甲苯將樹脂溶解進行萃取，萃取液經過濾減壓、脫溶劑，即可得到黃色透明的Ex型環氧樹脂。環氧當量為290～320g/mol，溴含量達30%（質量分數）左右。 （2）在1000ml三口燒瓶中稱取1mol雙酚（其中四溴雙酚A與雙酚A按一定的摩爾比混合），然后投入6mol的環氧氯丙烷和適量的催化劑。先加熱到70～90℃進行醚化，醚化結束后冷卻至40～50℃滴加第一部分液堿。反應結束后減壓回收過量的環氧氯丙烷，溫度70～100℃，真空度93.3kPa以上?；厥债吚鋮s，在60～70℃下一次加入第二部分液堿，并維持2～3h，然后再加入一定量的溶劑進行萃取，再經過水洗，加熱分水、過濾、脫溶劑等工序即可得到液體Ex型環氧樹脂。環氧當量為220～270g/mol，溴含量達18%～23%（質量分數）。 （3）在1000ml三口燒瓶中稱取1mol雙酚（其中四溴雙酚A與雙酚A按一定的摩爾比混合），然后投入1.2～1.6mol的環氧氯丙烷和適量的溶劑，加熱到一定的溫度滴加氫氧化鈉溶液，并保溫1～3h，反應結束后，加入一定量的溶劑進行溶解、萃取，并水洗數次至pH值至7左右，然后再加熱分去水，經過濾、脫溶劑，即可制得固體Ex型環氧樹脂。環氧當量450～560g/mol、溴含量可達18%～27%（質量分數）。 （4）把323份Epon828投入燒瓶中，開攪拌升溫，當溫度升到80～120℃時再投入177份四溴雙酚A，繼續升溫，待四溴雙酚A全部溶解后，再投入適量的催化劑，并通入氮氣；當溫度達到170～200℃時反應30min。并取樣分析，合格放料，即可得到固體Ex型環氧樹脂。環氧當量465g/mol，溴含量達20%（質量分數）左右。 （三）有關計算方法 Ex型環氧樹脂的合成方法，簡單歸納起來，可分為兩種方法：一種叫直接法；另一種叫間接法。下面就這兩種方法介紹兩個計算公式。 （1）直接法合成Ex型環氧樹脂的計算公式： 式中 y——四溴雙酚占總雙酚的摩爾分數，%； x——雙酚A占總雙酚的摩爾分數，%； A——Ex型環氧樹脂的溴含量，%（質量分數） Ev——Ex型環氧樹脂的環氧值。 計算實例： 如果我們要想制造溴含量為30%（質量分數）、環氧值為0.20mol/100g的Ex型環氧樹脂，問投料雙酚中四溴雙酚A與雙酚A的摩爾比應為多少？ 解：已知A=0.3 Ev=0.20 根據計算公式

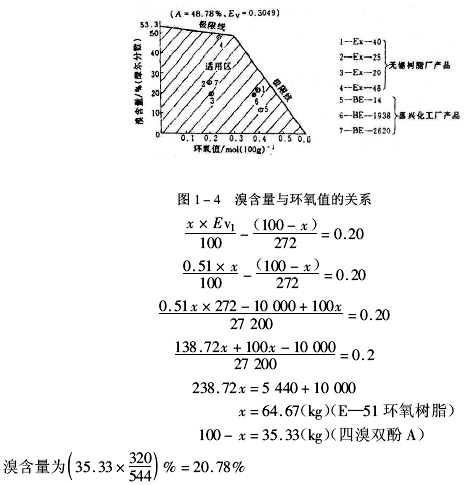

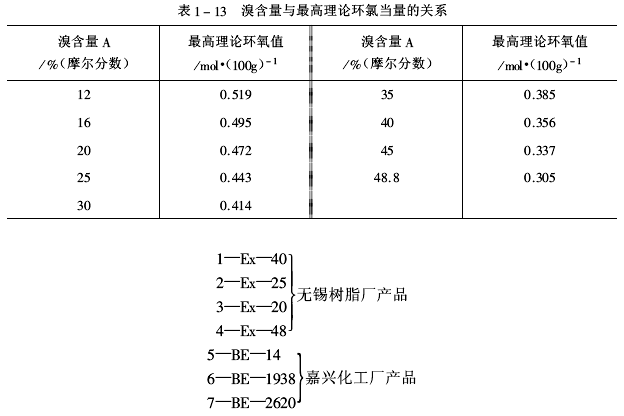

x=1-y=1-0.411=0.589 若總雙酚投1mol，則四溴雙酚A投 y=0.411×544=223.58(g) 雙酚A投 x=0.589×228=134.29(g) 應注意的是用直接法制造Ex型阻燃環氧樹脂，在考慮投料配方時，對自己所想得到的樹脂的環氧值不能定得過大，不能超過理論最大值（見表1-13及圖1-14）。當溴含量與環氧值的交點落在圖1-2中極限線的左下方適用區內時，表示該樹脂能制得，越接近極限線越難制造，超過極限線則表示該樹脂不能制造。 （2）間接法合成Ex型環氧樹脂的計算公式：
式中 Ev1——基礎樹脂的環氧值； Ev2——合成的Ex型環氧樹脂的環氧值； x——基礎樹脂的投入質量，kg； （100-x）——四溴雙酚A的添加量，kg。
計算實例 若以E-51環氧樹脂作基礎樹脂，問用間接法生產E-20環氧樹脂時，需用E-15環氧樹脂多少？四溴雙酚A的投入量為多少？溴含量多少？ 解：已知：E-51樹脂Ev1=0.51，Ev2=0.20 根據計算公式：

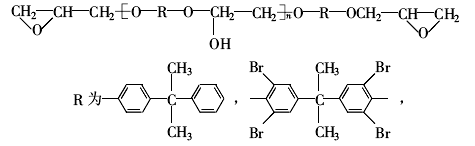

公式推導： 四溴雙酚A分子量544，其中溴原子總量320。 根據Ex系列阻燃環氧樹脂的分子結構通式
|
