0 　引　言

建筑能耗占人類能源消耗的 30% ～ 40% , 而其中絕大部分用于取暖和空調(diào) , 提高建筑物保溫[BaoWen]隔熱[GeRe]性能[XingNen]是節(jié)約能源、提高建筑物使用功能的重要途徑。前幾年國家針對建筑物防水[FangShui]工程制定了一系列政策法規(guī) , 使建筑物的防水[FangShui]質(zhì)量大為改觀。同時具有隔熱[GeRe]保溫[BaoWen]作用的防水[FangShui]保溫[BaoWen]必將成為功能性建筑的一個發(fā)展方向。

目前市場上一些防水[FangShui]保溫[BaoWen]大多是以珍珠巖、蛭石、泡沫玻璃、發(fā)泡聚苯乙烯、發(fā)泡聚氨酯等為主要隔熱[GeRe]材料 , 由于這些材料機(jī)械強(qiáng)度小 , 使涂層斷裂伸長率小 , 防水[FangShui]效果和耐磨性差 , 一般需要涂層厚度達(dá)到 20 ～ 50 mm 才能起到較好的防水[FangShui]、保溫[BaoWen]隔熱[GeRe]作用 , 并且效果相對較差。本文將空心[KongXin]玻璃微珠和紅外線反射劑添加到中代替上述物質(zhì) , 克服了傳統(tǒng)防水[FangShui]保溫[BaoWen]需要厚涂的缺點(diǎn) , 涂刷時能形成耐磨、均勻、致密的涂膜 , 涂層厚度可控制在 2 mm 左右。

1 　主要原料

空心[KongXin]玻璃微珠 : 濟(jì)寧玻璃微珠有限公司生產(chǎn) ; 彈性丙烯酸乳液[RuYe] : 羅門哈斯生產(chǎn)的 PR IMAL ò 2438M 自交聯(lián)彈性丙烯酸乳液[RuYe] ; TS - 2 型紅外線反射劑 : 山東科技大學(xué)建材研究所研制 ; 硅藻土 : 助劑 ; 水。

2 　配方及生產(chǎn)工藝

2. 1 　合成工藝

將上述原料按一定順序和比例混合 , 經(jīng)砂磨機(jī)研磨均勻后 , 調(diào)漆過濾后制得防水[FangShui]保溫[BaoWen]。

2. 2 　防水[FangShui]保溫[BaoWen]的涂膜性能[XingNen]

防水[FangShui]保溫[BaoWen]的涂膜性能[XingNen]見表 1 。

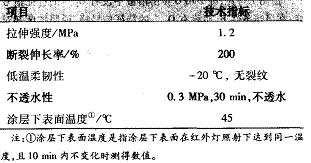

表 1 　涂膜性能[XingNen]

3 　結(jié)果與討論

3. 1 　彈性丙烯酸乳液[RuYe]用量對涂膜性能[XingNen]的影響[YingXiang]

彈性丙烯酸乳液[RuYe]用量對涂膜性能[XingNen]的影響[YingXiang]見表 2 。

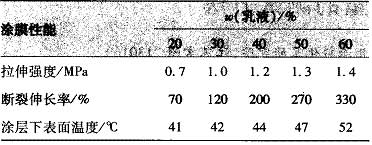

表 2 　不同乳液[RuYe]含量時涂膜性能[XingNen]

由表 2 可知 , 隨著乳液[RuYe]含量的增加[ZengJia] , 涂膜的拉伸強(qiáng)度和斷裂伸長率在增大 , 其防水[FangShui]性能[XingNen]增加[ZengJia] , 但其隔熱[GeRe]性能[XingNen]降低。因?yàn)槿橐篬RuYe]是主要基料 , 增加[ZengJia]乳液[RuYe]含量對涂膜的防水[FangShui]性能[XingNen]有好處 , 但是乳液[RuYe]微粒可以密實(shí)地填充涂膜孔隙 , 在空心[KongXin]隔熱[GeRe]材料之間形成“冷橋” , 因此 , 乳液[RuYe]含量增加[ZengJia]后 , 涂膜隔熱[GeRe]性能[XingNen]就會降低。綜合考慮的防水[FangShui]和保溫[BaoWen]性能[XingNen] , 控制乳液[RuYe]添加量為 42% 左右。

3. 2 　空心[KongXin]玻璃微珠用量對涂膜性能[XingNen]的影響[YingXiang]

空心[KongXin]玻璃微珠含量對涂膜性能[XingNen]的影響[YingXiang]見表 3 。

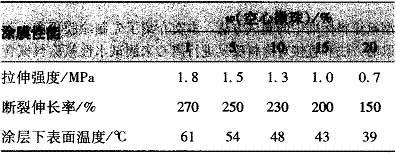

表 3 　不同空心[KongXin]玻璃微珠含量的涂膜性能[XingNen]

從表 3 可以看出 : 隨著空心[KongXin]玻璃微珠用量的增加[ZengJia] , 涂膜的拉伸強(qiáng)度和斷裂伸長率逐漸降低 , 但涂膜的隔熱[GeRe]性能[XingNen]卻在提高。說明空心[KongXin]玻璃微珠具有較好的絕熱性能[XingNen] , 但其用量太多 , 會影響[YingXiang]涂膜的防水[FangShui]性能[XingNen]。

空心[KongXin]玻璃微珠粒度在 10 ～ 250 μ m, 壁厚 1 ～ 2 μ m, 質(zhì)量較輕 , 分散性好 , 具有較高的機(jī)械強(qiáng)度和良好的化學(xué)穩(wěn)定性 , 其中空的特點(diǎn)使空心[KongXin]微珠熱傳導(dǎo)系數(shù)低 , 使固化形成的涂膜具有保溫[BaoWen]隔熱[GeRe]性能[XingNen]。空心[KongXin]玻璃微珠在涂膜中還能夠形成一層薄壁空心[KongXin]珠構(gòu)成的空心[KongXin]腔體群 , 產(chǎn)生良好的阻隔型隔熱[GeRe]機(jī)理的隔熱[GeRe]效果 , 而提高涂膜的隔熱[GeRe]性能[XingNen]。

3. 3 TS - 2 型紅外線反射劑的用量對性能[XingNen]的影響[YingXiang]

TS - 2 型紅外線反射劑的用量對性能[XingNen]的影響[YingXiang]見表 4 。

從表 4 可知 , 隨著紅外線反射劑用量的增加[ZengJia] , 涂膜拉伸強(qiáng)度和斷裂伸長率不變。但是 , 隨著反射劑用量的增加[ZengJia] , 涂膜的隔熱[GeRe]性能[XingNen]卻在迅速提高 , 這是因?yàn)樘栞椛錈峤^大部分處于 400 ～ 1 800 nm 范圍內(nèi) , TS - 2 型紅外線反射劑能反射 80% 以上該波長范圍內(nèi)的光 , 將太陽的熱輻射反射回外部空間 , 而使基層溫度不至于升高。同時 , 還能降低涂膜的日光熱老化作用 , 延長涂膜的使用壽命。

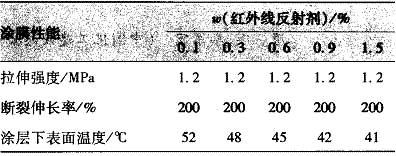

表 4 　不同 TS - 2 型紅外線反射劑含量時涂膜性能[XingNen]指標(biāo)

3. 4 　涂層厚度對涂膜隔熱[GeRe]性能[XingNen]的影響[YingXiang]

涂層厚度對絕熱性能[XingNen]的影響[YingXiang]見表 5 。

表 5 　涂層厚度對涂膜隔熱[GeRe]性能[XingNen]的影響[YingXiang]

從表 5 中可以看出 , 隨著涂層厚度的增加[ZengJia] , 涂膜的隔熱[GeRe]性能[XingNen]不斷提高 , 當(dāng)達(dá)到 2 mm 時 , 各項(xiàng)指標(biāo)已滿足要求 , 如果涂層厚度繼續(xù)增加[ZengJia] , 保溫[BaoWen]性能[XingNen]基本不變 , 且材料用量會大幅度增加[ZengJia] , 工程造價隨之增加[ZengJia]。

4 　結(jié)　語

(1) 由彈性丙烯酸乳液[RuYe]、空心[KongXin]玻璃微珠、紅外線反射劑等原料配制的防水[FangShui]保溫[BaoWen] , 薄層涂敷即可達(dá)到良好的防水[FangShui]、隔熱[GeRe]保溫[BaoWen]效果 , 厚度比用一般如珍珠巖、蛭石等材料配置的防水[FangShui]保溫[BaoWen]薄 , 厚度可控制在 2 mm 左右。

(2) 防水[FangShui]保溫[BaoWen]中乳液[RuYe]添加量一般控制在 42% 左右。

(3) TS - 2 型紅外線反射劑對太陽光的反射率達(dá)到 80% 以上 , 將太陽的熱輻射反射回外部空間 , 使基層溫度不至于升高。
