3復(fù)合[FuHe]的研制

3.1復(fù)合[FuHe]調(diào)濕性能[XingNen]的測試

從圖3、圖4的結(jié)果看出,乳液型的調(diào)濕性能[XingNen]不是很理想。在成膜物質(zhì)[WuZhi]丙烯酸酯乳液中加入無機(jī)[WuJi]成膜物質(zhì)[WuZhi](圖中比例為無機(jī)[WuJi]成膜物質(zhì)[WuZhi]在成膜物質(zhì)[WuZhi]中的含量),制成復(fù)合[FuHe]。如果單獨(dú)使用無機(jī)[WuJi]成膜物質(zhì)[WuZhi],由于它的固體含量低,干燥收縮大,容易引起涂膜開裂,使中的多孔材料更多地與空氣接觸,有很好的吸放濕能力,然而為了避免涂膜開裂,需要加入乳液與之復(fù)配。本實(shí)驗(yàn)[ShiYan]通過控制無機(jī)[WuJi]成膜物質(zhì)[WuZhi]的比例,使涂膜連續(xù)成膜,不能有開裂現(xiàn)象。復(fù)合[FuHe]兼具有機(jī)和無機(jī)[WuJi]的性質(zhì),不但常規(guī)性能[XingNen]優(yōu)良,還可以提高[TiGao]吸放濕能力。復(fù)合[FuHe]的吸放濕性能[XingNen]測定實(shí)驗(yàn)[ShiYan]條件和過程同2.3。結(jié)果如圖5和圖6。

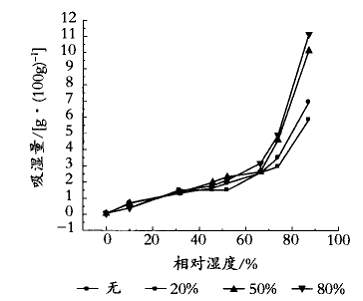

圖5復(fù)合[FuHe]吸濕[XiShi]曲線

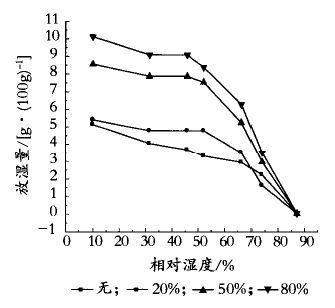

圖6復(fù)合[FuHe]放濕曲線

從圖5可知,隨著無機(jī)[WuJi]成膜物質(zhì)[WuZhi]含量的增加,高濕度情況下的吸濕[XiShi]量明顯提高[TiGao],在RH=85%時(shí),飽和吸濕[XiShi]量由乳膠型的5%提高[TiGao]到11%。可見,通過基料的復(fù)合[FuHe],大大提高[TiGao]了調(diào)濕的吸濕[XiShi]性能[XingNen]。與乳膠型的放濕性能[XingNen]相比,的放濕量也隨著無機(jī)[WuJi]成膜物質(zhì)[WuZhi]含量的增加而增加,最大放濕量,RH從85%到10%時(shí),由5%提高[TiGao]到10%。

3.2無機(jī)[WuJi]成膜物對(duì)附著[FuZhou]力的影響

無機(jī)[WuJi]成膜物的加入直接影響涂膜的附著[FuZhou]力(如表2)。從表2可知,隨著無機(jī)[WuJi]成膜物用量的增加,的附著[FuZhou]力變好,但用量太大,又會(huì)使附著[FuZhou]力變差,這可能是因?yàn)?SPAN lang=EN-US>,無機(jī)[WuJi]成膜物質(zhì)[WuZhi]中二氧化硅粒子對(duì)固體顆粒包覆層加厚,致使顆粒之間及顆粒與基層之間缺陷增多,所以無機(jī)[WuJi]成膜物質(zhì)[WuZhi]的最佳用量為35%～60%[10]。綜合吸放濕能力和附著[FuZhou]力測試,確定無機(jī)[WuJi]成膜物質(zhì)[WuZhi]的最佳用量為50%～60%,如果換算成每平方米的吸濕[XiShi]量,本實(shí)驗(yàn)[ShiYan]中50%復(fù)合[FuHe]型的最大吸濕[XiShi]量就可以分別達(dá)到75g/m2和70g/m2,符合同類產(chǎn)品的標(biāo)準(zhǔn)JISA6909—2003(規(guī)定吸放濕性能[XingNen]不低于70g/m2)。

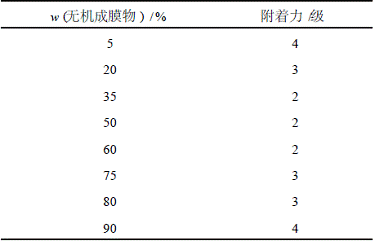

表2無機(jī)[WuJi]成膜物質(zhì)[WuZhi]用量對(duì)涂膜附著[FuZhou]力的影響

3.3復(fù)合[FuHe]常規(guī)性能[XingNen]的檢驗(yàn)

按照GB/T9756—2001測定50%復(fù)合[FuHe]的常規(guī)性能[XingNen],結(jié)果見表3。

表3復(fù)合[FuHe]常規(guī)性能[XingNen]的測試結(jié)果

4結(jié)語

本文對(duì)幾種吸濕[XiShi]材料的吸濕[XiShi]性能[XingNen]進(jìn)行了實(shí)驗(yàn)[ShiYan]研究,可以看出經(jīng)過特殊工藝處理后的硅藻土吸濕[XiShi]性能[XingNen]優(yōu)于其他材料,此外硅藻土還具有一些其他的優(yōu)良性能[XingNen],因此本實(shí)驗(yàn)[ShiYan]選用硅藻土作為的填料,制成了乳膠型,通過測定這種的吸放濕特性,確定了硅藻土在填料中的最佳含量。為了提高[TiGao]的調(diào)濕能力,在基料中加入了無機(jī)[WuJi]成膜物質(zhì)[WuZhi],實(shí)驗(yàn)[ShiYan]結(jié)果表明,通過復(fù)合[FuHe],大大提高[TiGao]了的吸放濕能力,在對(duì)附著[FuZhou]力實(shí)驗(yàn)[ShiYan]比較中,得出了無機(jī)[WuJi]成膜在中添加的比例。復(fù)合[FuHe]滿足該類產(chǎn)品的標(biāo)準(zhǔn),而且也滿足建筑的常規(guī)標(biāo)準(zhǔn)。因而,復(fù)合[FuHe]型調(diào)濕在建筑領(lǐng)域的應(yīng)用中有良好的前景,對(duì)建筑節(jié)能有重要的意義。
