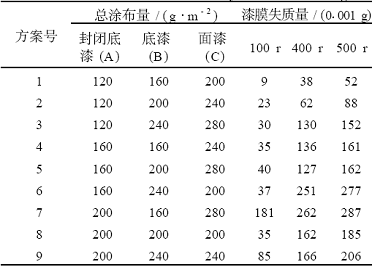

0引言 我國是家具生產大國，每年消耗大量的木器涂料，并且使用量在逐年增多。目前大量使用的溶劑型木器涂料，如使用量最大的聚氨酯(pu)木器涂料，含有大量具有毒性的有機溶劑，揮發性有機化合物(voc)排放量較高，嚴重危害生態環境。同時，我國又是家具出口大國，每年向歐美國家出口大量家具，而這些國家有嚴格的法規，如德國的ta-luft、歐洲共同體的cepe推薦標準和美國的voc法規[1]，要求對家具的有害物質含量進行嚴格控制。這是對我國家具制造業的嚴峻挑戰。對家具涂飾所造成的環境污染問題，已引起全社會的關注，是急需治理的問題。 研制并使用低voc的水性木器涂料是一種發展趨勢，是從根本上解決家具涂飾對環境污染問題的一個可行性措施。水性木器涂料以水代替有機溶劑作為分散介質，大大減少了涂料中有機溶劑的揮發對大氣和人體的危害，也減少了施工過程中的火災危險。目前水性木器涂料在歐美等國家已成為市場暢銷產品，在我國正悄然興起，開始有少量品種上市。水性木器涂料已在家庭裝修及普通家具上獲得了成功應用，并在擴大市場份額[2]。 水性聚氨酯分散體木器涂料應用的重要領域，具有較好的應用前景，已成為涂料和涂裝業關注的研究課題。水性木器涂料的發展離不開涂裝行業的共同研究和推廣。漆膜質量對高檔家具的表面質量至關重要，將在很大程度上決定著家具的市場競爭能力。我國雖有聚氨酯水分散體的樹脂研究報告[3-10]，但涉及木器家具工業化涂飾工藝應用領域的研究少有報道。所以，系統研究水性聚氨酯木器涂料的涂飾工藝具有重要的應用價值。 本文研究了木器用水性涂料涂布量對漆膜耐磨性的影響。 1材料與方法 1.1材料 (1)基材:幅面尺寸為 (2)水性涂料:水性苯丙封閉底漆，水性丙烯酸底漆，丙烯酸改性pa面漆。 (3)砂紙:型號為320#、400#、600#、800#砂紙。 1.2儀器和設備 (1)手提半自動砂磨機; (2)涂飾用設備:噴槍、空氣壓縮泵、感量為 (3)測量耐磨性的儀器:taberindustries5150漆膜磨耗儀，砂輪修整器，橡膠砂輪(jm-120)厚 1.3方法 順木紋方向砂磨硬楓薄木貼面家具板件后，按規定的涂布量噴涂兩遍水性封閉底漆華潤護底寶jws10、兩遍底漆jwd11和兩遍面漆jw1005(單組分乳液型聚氨酯分散體)。在溫度為25℃、相對濕度為77%的恒溫恒濕房里放置7d后進行漆膜耐磨性性能測試。 根據gb/t489318—1985，測試漆膜耐磨性[11]。 2結果與分析 耐磨性是指漆膜表面抵抗磨損的程度[12]。涂布量不同，采用相同工藝涂飾的木器家具板件的漆膜的耐磨性不同。以100r、400r和500r漆膜失質量來比較各方案的耐磨性優劣。漆膜失質量越小，表示耐磨性越好。漆膜的耐磨性如表1所示。 表 1 漆膜耐磨性測試結果

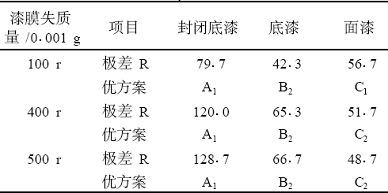

2.1極差分析 為了確定涂布量和耐磨性(漆膜失質量)之間的關系，對表1的結果進行極差分析[13]，見表2。 對于100r漆膜失質量，封閉底漆極差最大，是最主要的影響因素;面漆極差次之，是次要影響因素;底漆極差最小，是影響最小的因素。最優方案為a1b2c1，最佳涂布量為:封閉底漆取120g/m2，底漆取200g/m2，面漆取200g/m2，如圖1所示。 表 2 極差分析表

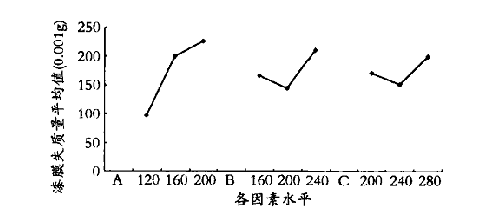

圖 1 100 r 漆膜失質量直觀分析圖
對于400r漆膜失質量，封閉底漆極差最大，是最主要的影響因素;底漆極差次之，是次要影響因素;面漆極差最小，是影響最小的因素。最優方案為a1b2c2，最佳涂布量為:封閉底漆取120g/m2，底漆取200g/m2，面漆取240g/m2，如圖2所示。
圖 2 400 r 漆膜失質量直觀分析圖 對于500r漆膜失質量，封閉底漆極差最大，是最主要的影響因素;底漆極差次之，是次要影響因素;面漆極差最小，是影響最小的因素。最優方案為a1b2c2，最佳涂布量為:封閉底漆取120g/m2，底漆取200g/m2，面漆取240g/m2，如圖3所示。

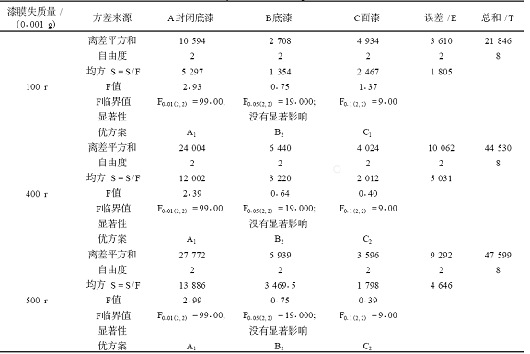

圖3 500 r 漆膜失質量直觀分析圖 分析表明，在短時間使用過程中或漆膜到受輕微磨損時，耐磨性取決于封閉底漆和面漆，這是因為面漆的硬度和封閉底漆的附著力對耐磨性有重要影響。在長時間使用過程中或漆膜受到較嚴重磨損時，耐磨性取決于封閉底漆和底漆，這是因為封閉底漆和底漆的硬度及附著力對耐磨性有重要影響。所以說，耐磨性是漆膜質量的一個綜合性指標。 2.2方差分析 為了確定涂布量對耐磨性(漆膜失質量)是否有顯著影響，對表1的結果進行方差分析[13]，見表3。 表 3 方差分析表
對于100r、400r和500r漆膜失質量，最主要的影響因素、次要影響因素、影響最小的因素和最優方案的方差分析結果與極差分析結果一致。但是，由方差分析的顯著性檢驗認為，涂布量對耐磨性(漆膜失質量)沒有顯著影響，這說明涂布量的優化只能在一定程度上改善漆膜的耐磨性，要想大幅度地提高漆膜的耐磨性應從涂料本身的性能考慮。 2.3最佳工藝 根據極差分析和方差分析，為了獲得較好的漆膜耐磨性，最佳方案為第2方案，合理的涂布量為:封閉底漆取120g/m2，每遍涂布量為60g/m2;底漆取200g/m2，每遍涂布量為100g/m2;面漆取240g/m2，每遍涂布量為120g/m2。 3結語 (1)在短時間使用過程中或漆膜受到輕微磨損時，耐磨性取決于封閉底漆和面漆，這是因為面漆的硬度和封閉底漆的附著力對耐磨性有重要影響。在長時間使用過程中或漆膜受到較嚴重磨損時，耐磨性取決于封閉底漆和底漆，這是因為封閉底漆和底漆的硬度及附著力對耐磨性有重要影響。所以說，耐磨性是漆膜品質的一個綜合性指標。 (2)涂布量的優化只能在一定程度上改善漆膜的耐磨性，要想大幅度地提高漆膜的耐磨性應從涂料本身的性能考慮。 (3)為了獲得較好的漆膜耐磨性，合理的涂布量為:封閉底漆每遍涂布量為 |
