一、溶劑型環氧涂料的相關品種
溶劑型環氧涂料品種很多，主要用于石油化工、海洋工程、汽車工業和特種防護等領域。現介紹相關品種，供選用。

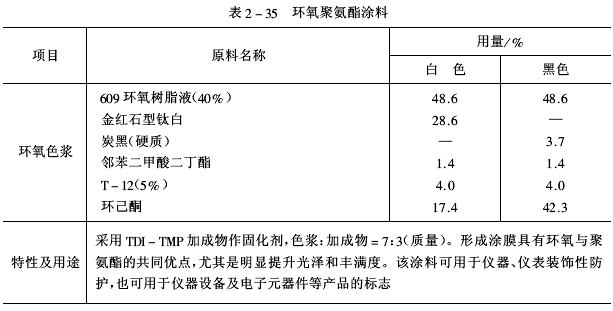

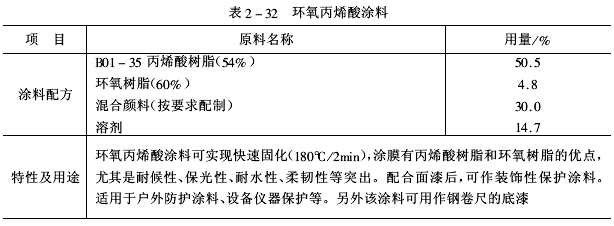

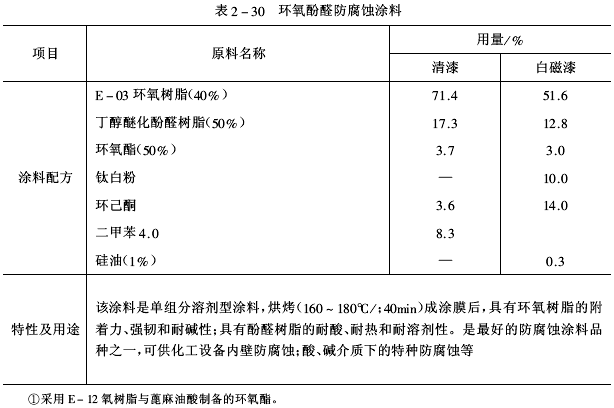

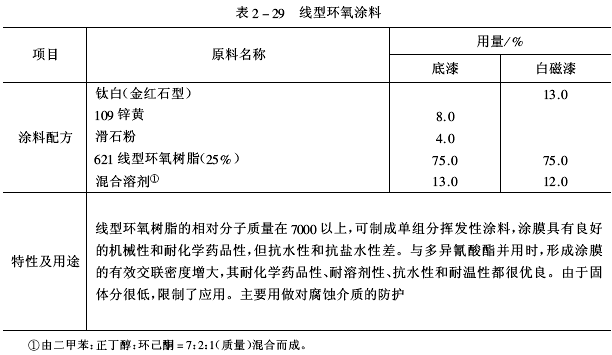

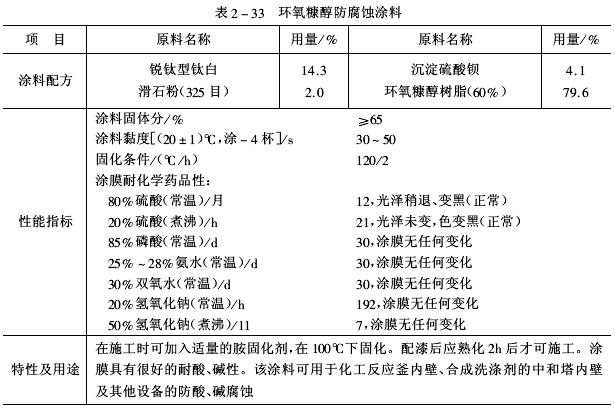

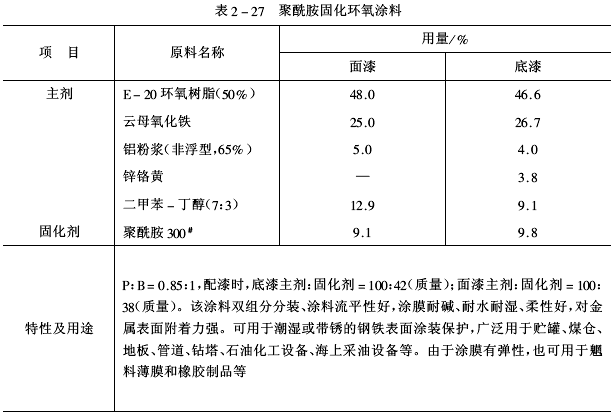

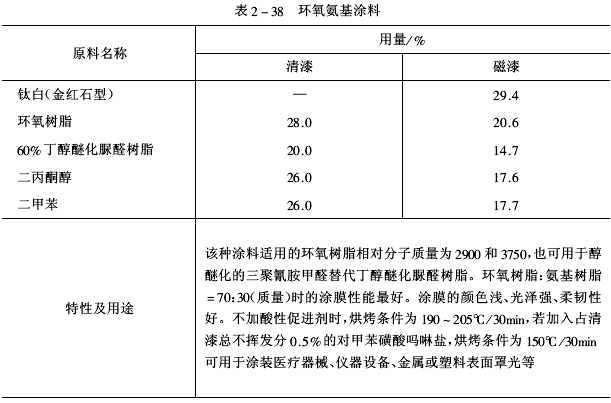

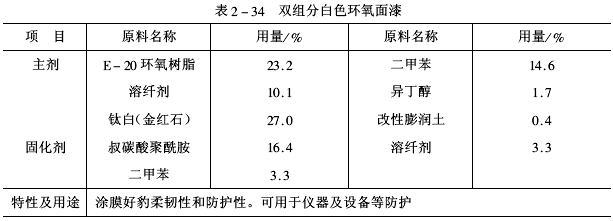

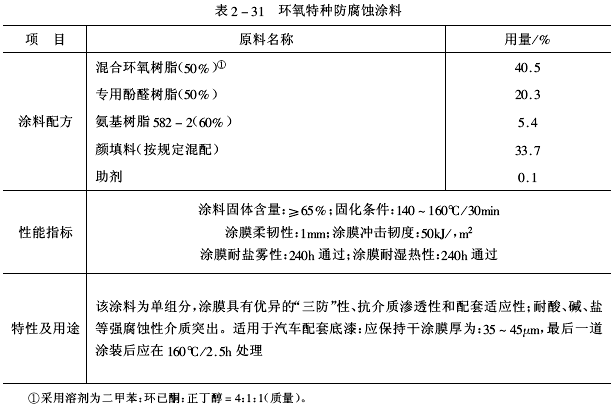

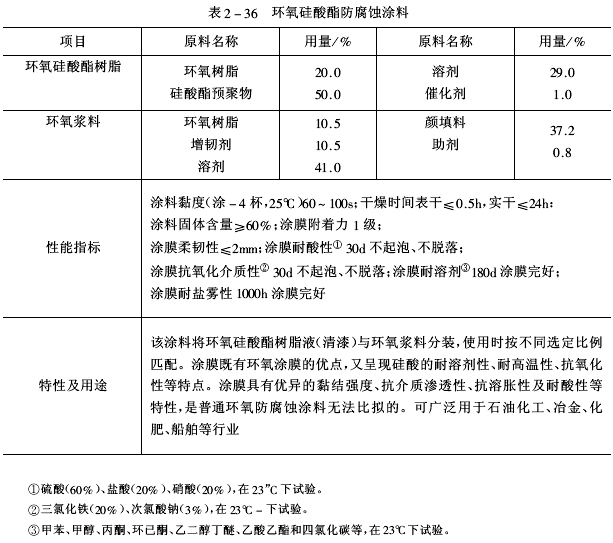

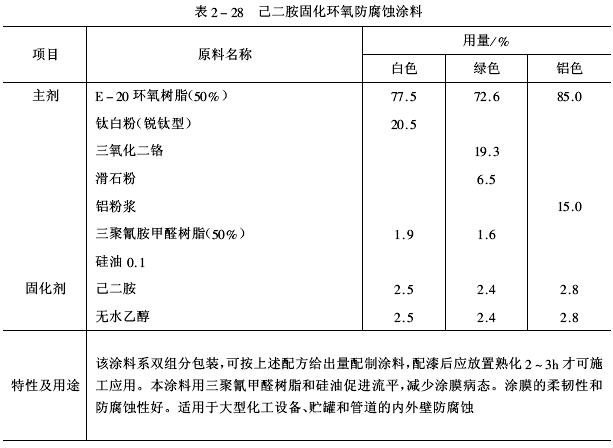

聚酰胺固化環氧涂料見表2-27，己二胺固化環氧防腐蝕涂料見表2-28，線型環氧涂料見表2-29，環氧酚醛防腐蝕涂料見表2-30，環氧特種防腐蝕涂料見表2-31，環氧丙烯酸涂料見表2-32，環氧糠醇防腐蝕涂料見表2-33，雙組分白色環氧面漆見表2-34，環氧聚氨酯涂料見表2-35，環氧硅酸酯防腐蝕涂料見表2-36,H9408環氧涂料見表2-37和環氧氨基涂料見表2-38。
            二、溶劑型環氧涂料的開發應用
北京紅獅涂料國際有限公司開發淺色導靜電石油罐環氧防腐涂料，具有顏色淺、導靜電持久性好、耐油、耐水性好、對貯存油品質量無不良影響。江蘇蘭陵化工（集團）公司研制成功的聚氨酯環氧烯類聚合物互穿網絡防腐涂料，保留了環氧樹脂的優異耐堿性和附著力，又兼有聚氨酯的低溫固化性及烯類聚合物的耐化學藥品性、快干性；該種涂料形成涂膜的耐酸性、耐堿性、耐鹽腐蝕性、耐水性均優良，同時抗介質滲透性優異；用于冷軋鋼廠酸洗車間的鋼結構及構筑物防腐蝕、其他重防腐場合。湖南省湘潭市國營江南機器廠開發了帶油帶水帶銹涂料，該涂料的基料為磷酸改性的環氧樹脂、聚乙烯醇縮丁醛；采用磷酸和單寧酸為銹轉化劑；鉬酸鹽和磷酸二氫鋅為防銹劑；鄰苯二甲酸二丁酯為增塑劑；乙醇、正丁醇及水為溶劑。該涂料可直接刷涂在銹厚120μm的帶油或潮濕表面，實干時間≤6h；附著力1級；耐水≥170h；耐3%NaCl≥170h；耐溶劑≥170h；耐硝基漆性不咬底、不滲色。
北京化工大學和北京核工程研究設計院研制的放射性固體廢物鋼制包裝容器用涂料，是雙組分環氧涂料。涂膜的附著力和抗堿性化學介質性優異、熱穩定性好、抗輻射性好，容易除去放射性污物；該涂料采用改性芳香胺為固化劑，其黏性較低、相容性好，溶劑為二甲苯正丁醇；用石墨和滑石粉為顏填料，同時加入分散劑、增韌劑和防老化劑等。
上海振華造漆廠開發的薄膜型底面合一卷材背面涂料，涂膜厚度由原來的15～17um減少到7～9gm，其烘烤條件由原來的二道二烘減至一道一烘。該涂料選用相對分子質量分布較窄的特種環氧樹脂、獨特的固化劑及固化促進劑、顏填料、助劑等配制而成。
武漢工業大學材料學院研制出環氧橡膠改性的瀝青防水防腐涂料，環氧樹脂、橡膠和瀝青拼混，形成橡塑型的高分子網絡結構，涂膜的耐水性、抗滲透性、柔韌性、附著性和耐腐蝕性更突出。
美國Ameron國際公司的牌號為“PSX700”的新型環氧有機硅涂料，與傳統的環氧涂料及聚氨酯涂料相比，該涂料中的聚硅氧烷賦予涂膜更優異的耐候性和耐磨性。另外，涂料中有機揮發物含量低。
挪威Jotun涂料公司推出兩種環氧涂料，該涂料交聯固化反應快，一道可涂干膜厚度250μm。其中牌號為“Jotaspeed ZP”的產品為含有磷酸鋅的底漆或中涂漆，牌號為“Jotaspeed M10”的產品為含有云母氧化鐵的中涂漆。這兩種產品的體積固含量約為67%；表干為35℃，/30min或25℃/4.5min；重涂時間為35℃/90min或25℃，/2h。
日本開發了一種防腐蝕性能優異的環氧涂料，該涂料是含有鋅粉的單組分環氧涂料。由環氧樹脂（環氧基數≥2）、酮亞胺、脫水劑、改性環氧樹脂或石油樹脂等構成。涂膜防腐性突出、附著力極佳，是一種有應用前途的涂料品種。
最近，將高純度礬土陶瓷的微粒均勻地分散在環氧改性的硅酮樹脂中（氧化鋁含量為60%），形成的涂膜有很強的耐熱、耐蝕、耐磨性，在400℃高溫下使用不劣化，在20%的鹽酸（或硫酸）中不發生腐蝕。該涂料可采用噴涂、刷涂和輥涂等施工方法涂裝，用于金屬底材時不涂底漆，可直接涂裝，在常溫下固化。適用于排煙通道、排煙脫硫裝置、熱交換器等。
|
