一、環氧粉末涂料的相關品種
環氧粉末涂料及其改性粉末涂料品種多、用途廣?，F介紹相關品種配方組成，供制備粉末涂料時參考。

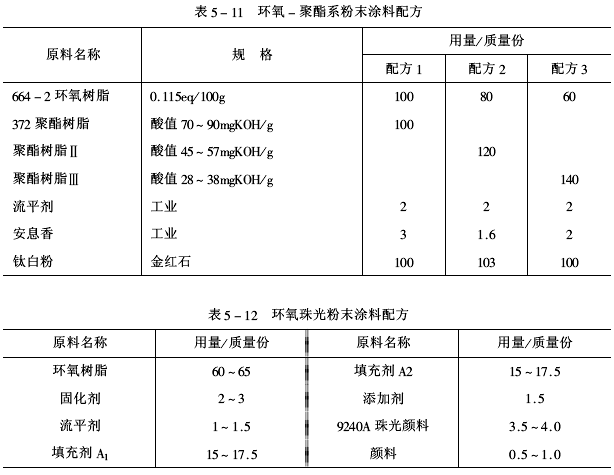

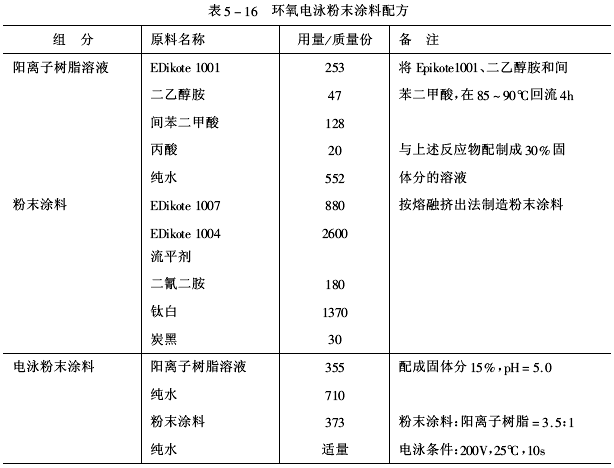

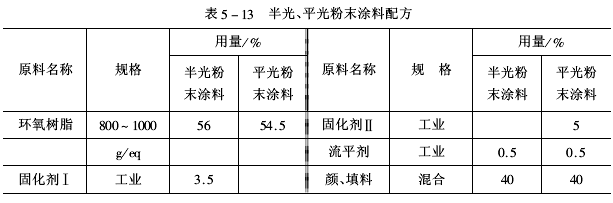

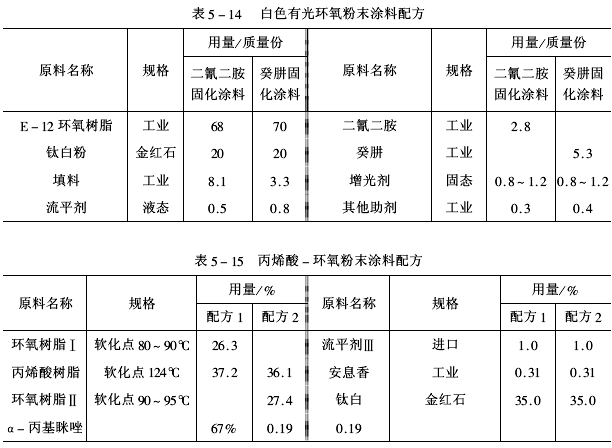

環氧-聚酯系粉末涂料見表5-11，環氧珠光粉末涂料見表5-12，半光（或平光）粉末涂料見表5-13，白色有光環氧粉末涂料見表5-14，丙烯酸-環氧粉末涂料見表5-15，環氧電泳粉末涂料見表5-16。
    二、環氧粉末涂料的開發應用概況
隨著我國經濟發展，環氧粉末涂料的應用領域將日趨擴大。目前，粉末涂料主要用于家用電器、家庭用品、高速公路護路欄桿、金屬構件防護及裝飾等領域。另外，其在輸油、輸氣和輸水管的防銹及防腐蝕，汽車涂裝保護等方面已開始應用。
環氧粉末涂料的固化劑、顏填料及粉末涂料等開發應用概況如下。
1.固化劑的開發應用西安高壓電瓷廠用均苯四甲酸、2-苯基咪唑、BPO等原料，經80*(3反應后，冷卻、離心沉淀、烘干、粉碎，得到新型環氧粉末固化劑。該固化劑為白色粉末、熔程202～220℃、純度≥99%。制成環氧粉末涂料后，涂膜外觀平整、豐滿、耐沖擊490N·cm、柔韌性2～3級、附著力1級、耐鹽水大于15d。
江蘇省武進市化工原料廠開發并生產了HD106粉體固化劑和固化促進劑F101，二者粒徑小于10μm，與環氧樹脂有較好的相容性，常溫下相當穩定，作為環氧粉末涂料的固化劑及促進劑時，明顯地降低了固化溫度、提高了涂膜的耐溫性等。固化促進劑F101，可溶于酸酐中，用量為環氧樹脂的1%，可使固化溫度降至120℃。
2.顏填料的開發應用四川攀鋼集團公司研制成的鈦黑新產品，可作為高檔涂料用黑顏料、導電涂料用導電添加劑。
黑龍江佳木斯旌原化工廠與國家非金屬礦深加工工程技術中心合作，生產出超細重質碳酸鈣，為粉末涂料等提供了超細填充料。
德國Merck Patent GmbH公司開發一種高遮蓋力的深灰色珠光顏料。該顏料也屬于云母鈦珠光顏料系列，在包膜中含有銅鹽和錳鹽。它具有高遮蓋力、優異的亮度、純正的干涉色外觀及良好的耐候性。此外，這家公司又開發一種具有漂浮效應的珠光顏料，用于涂料中時，就像漂浮性鋁粉一樣，漂浮于涂膜表面、并有取向性，明顯地增強了珠光效果。
3.粉末涂料新品種隨著相關領域的發展，對功能性環氧粉末涂料提出了新的要求。目前，已出現抗菌型、導電型、阻燃型和美術型等功能性環氧粉末涂料。
武漢雙虎涂料公司制漆廠開發出抗靜電粉末涂料。該涂料是在純環氧粉末涂料中加入約2%的抗靜電復合添加劑，其生產、施工與普通粉末涂料相同。涂膜的表面電阻率為1010～1012Ω，既保證表面的絕緣性，又可使表面積累的靜電及時釋放。適用于計算機外殼、儀表柜等。
南京水力科學研究院開發了一種鋼筋混凝土用環氧粉末涂料。該涂料形成的涂膜對鋼筋的耐酸堿、耐鹽霧、抗氯離子滲透等性能良好。
日本開發出性能優良的絕緣粉末涂料。涂膜的電絕緣性、阻燃性、防潮性優異。適用于電容器等電器的涂裝。該種環氧粉末涂料采用雙酚A型環氧樹脂作基料，加入固化劑、阻燃劑、填充料和固化促進劑等組成。
|
