偶聯劑是一類分子兩端含有能分別與無機物和有機物反應的不同性質官能團的低（高）分子化合物。其一種基團能與被粘物表面反應，另一種基團則與有機物分子反應，以化學鍵的形式將兩種性質不同的材料牢固地結合在一起。偶聯劑在兩種不同物質界面之間起架橋作用，從而改善了膠黏劑和被粘物的表面性能，增加了界面黏附性，提高了使用的耐久性。因此，偶聯劑又稱架橋劑，可以認為偶聯劑是一種能增進有機物與無機物之間黏合性能的具有兩性結構的助劑。

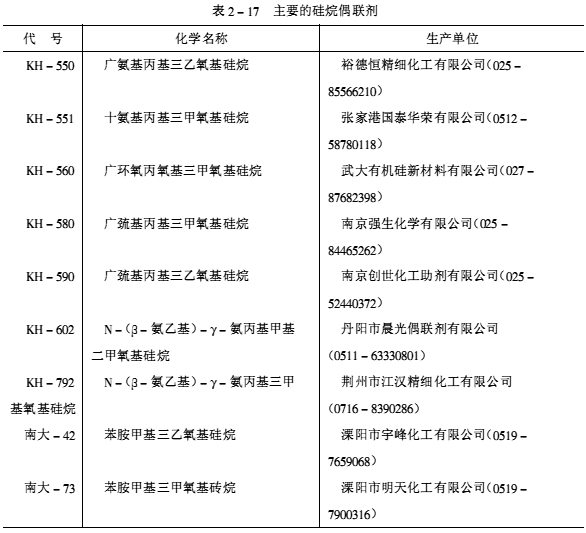

按照化學結構可分為有機硅烷類偶聯劑和非硅烷類偶聯劑，后者又包括鈦酸酯偶聯劑、鋁酸酯偶聯劑、鋁鈦復合偶聯劑、鋯類偶聯劑、鋁鋯酸酯偶聯劑、錫酸酯偶聯劑、磷酸酯偶聯劑、異氰酸酯偶聯劑、有機鉻偶聯劑、稀土偶聯劑、大分子鈦酸酯偶聯劑等。環氧膠黏劑中多用硅烷偶聯劑，其次是鈦酸酯偶聯劑、鋁酸酯偶聯劑、鋁鋯酸酯偶聯劑等。環氧膠所用的有機硅烷偶聯劑見表2-17。
 有機硅烷偶聯劑用量很少，作用很大，一般1～5份，多則有害無益。可以采用表面處理法、膠中遷移法或是二者兼用。表面處理法即是將選定的硅烷偶聯劑配成0.5%～1%的乙醇（95%）溶液，涂布在經表面處理的被粘表面上，晾干后于110～120℃烘干30min，冷卻至室溫待用。膠中遷移法就是將3～5份（按E-51環氧樹脂100質量份計）偶聯劑加入環氧膠中，混合均勻，在涂膠后至固化過程中，偶聯劑靠擴散遷移到被粘物表面，產生偶聯作用。
近些年來，Japan Energy公司開發一種帶咪唑基的硅烷偶聯劑，具有促進環氧樹脂固化和高吸附銅及銅合金的能力。德國Wacker-Chemie公司開發了有直接效果的硅烷偶聯劑Addid 906，與可比的官能化硅烷不同，無需活化或水解。
適用于環氧膠黏劑的鈦酸酯偶聯劑品種有TTOPP-38S、NDZ-401（美國牌號KR-41B）、NDZ-109、OL-T999（KR-TTS）、TTOP-12等。DL-41、ASA等鋁酸酯偶聯劑可用于環氧樹脂與鋁粉、輕質碳酸鈣、石墨的體系，具有防沉效果，并能提高粘接強度。 環氧樹脂 - www.ytfilter.com -(責任編輯：admin) |
