（七）、剪切沖擊強度的測定
環氧膠黏劑剪切沖擊強度試驗方法執行GB/T 6328-1999標準。相當的美國標準為ASTM D950-98。
（1）原理 由兩個試塊膠接構成的試樣，使膠接面承受一定速度的剪切沖擊載荷，測定試樣破壞時所消耗的功，以單位膠接面積承受的剪切沖擊破壞功計算剪切沖擊強度。
試塊———具有規定的形狀、尺寸、精度的塊狀被粘物。
試樣———將上下兩試塊，通過一定的工藝條件膠接制成的備測件。
剪切沖擊強度———試樣承受一定速度的剪切沖擊載荷而破壞時，單位膠接面積所消耗的功，用J/㎡表示。
受擊高度———擺錘刀刃打到上試塊時，刀刃至下試塊上表面的距離，用H表示，見圖9-14。
 （2）儀器設備
①試驗機
a.膠黏劑剪切沖擊試驗機應采用擺錘式沖擊試驗機，其技術指標應符合JB 713-76《擺錘式沖擊試驗機的技術條件》。
b.試驗機擺錘的速度為3.35m/s。
c.試樣的破壞功應選在試驗機度盤容量的15%～85%范圍內。
②夾具所用夾具應能保證試樣的受擊高度在0.8～1.0mm范圍內；應使試樣的受擊面及下試塊的上表面與擺錘刀刃保持平行。
③量具所用量具的最小分度值為0.05mm。
（3）試塊及試樣制備
①試塊
a.試塊可采用鋼、鋁、銅及其合金等金屬材料和木材、塑料等非金屬材料制作。但木材試塊需用容積密度大于0.55g/cm3的白樺木或與此相當的直木紋樹種。上、下試塊的容積密度應大致相同。有節疤、斑點、腐朽和顏色異常等的木材，不能用于加工試塊。木材的含水率保持在12%～15%（以全干質量為基準）。

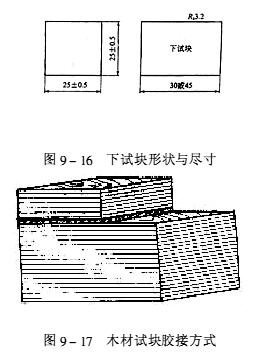

b.除另有規定之外，試塊尺寸和公差如圖9-15、圖9-16所示。
 c.非金屬試塊在加工時，應注意不要因過熱而損傷試塊。
②試樣制備
a.試塊膠接表面的預處理方法、膠黏劑涂布及試樣制備工藝等，如無特殊規定，應按產品的工藝規程確定。
b.木材試塊膠接時，上、下試塊的木紋方向要一致。其膠接方式如圖9-17所示。
 （4）試樣數目 在沒有特殊要求的情況下，金屬試樣一般取10個，非金屬試樣一般取12個。
（5）試驗條件 除有特殊規定外，作為標準試樣，應符合下列試驗要求。
a.標準試驗溫度為（23±2）℃；相對濕度為50%±5%。
b.在a.狀態下，室溫固化膠黏劑從試樣制備完畢到測試之間，最短停放時間為7d，高溫固化膠黏劑的最短停放時間為24h。
（6）試驗步驟
a.將常態條件下停放的試樣，放在試驗環境下停放30min以上。
b.在開動試驗機之前，用量具在粘接部位分3處度量其長度和寬度，精確到0.1mm。
取其算術平均值，計算膠接面積。
c.按（2）儀器設備②要求將試樣安裝在夾具上。
d.開動試驗機。使擺錘落下打擊試樣，記錄試樣的破壞功W1。
e.將被打掉的上試塊，再與下試塊疊合，重復［（6）試驗步驟d］操作1次，記錄試樣的慣性功W0。
f.記錄每個試樣的破壞類型，如界面破壞、膠層內聚破壞、混合破壞和試塊變形狀態。
（7）試驗結果
a.計算公式：
 式中 Is———剪切沖擊強度，J/㎡；
W1———試樣的沖擊破壞功，J；
W0———試樣的慣性功，J；
A———膠接面積，㎡或c㎡。
b.試驗結果用剪切沖擊強度的算術平均值表示，取3位有效數字。
（八）劈裂強度的測定
劈裂強度是在規定的劈裂試驗條件下，試樣產生分離時單位膠接寬度所需的拉伸載荷。單位kN/m。
在室溫下測定環氧膠黏劑的金屬對金屬的劈裂強度執行GB/T 7749-1987標準。相當的美國標準為ASTM D3433-99。
（1）原理試樣為對接結構。在試樣的膠接面邊緣施加與膠接面垂直的拉力，測定試樣被分離時所承受的最大載荷。每單位膠接寬度所需的分離力為膠黏劑的劈裂強度。
（2）裝置
a.試驗機使用的試驗機應使試樣的破壞載荷在滿標負荷的15%～85%之間。試驗機力值的示值誤差應不大于1%。
試驗機應配備一副自動調心的試樣夾持器，加載時使力線與試樣的膠接面垂直。
試驗機應保證試樣夾持器的移動速度在（5±1）mm/min內保持穩定。
b.夾具膠接試樣的夾具應保證膠接后的試樣符合（3）試樣的要求。
（3）試樣
a.膠接標準試樣的金屬塊形狀和尺寸如圖9-18所示。金屬塊的膠接面應平整，不應有彎曲、歪斜等變形。膠接面應無毛口，邊緣保持直角。
 b.推薦采用LY12鋁合金、45碳鋼、H62黃銅等金屬材料。
c.常規試驗，試樣數量應不少于5個。仲裁試驗，試樣數量應不少于10個。
d.金屬塊可以重復使用，但膠接面上的膠層要完全清除，膠接面需重新處理。必要時膠接面應作修整。
（4）試樣制備
a.膠接試樣應使用適宜的夾具，以保證金屬塊精確地定位和正確地膠接。
b.膠接時膠接面的處理、膠接工藝、固化條件等均應按膠黏劑的使用要求進行。
（5）試驗條件 除另有規定外，試樣的停放時間和試驗環境應符合下列要求。
a.試樣制備后到試驗的最短時間為16h，最長時間為1個月。
b.試驗應在溫度為（23±2）℃的環境中進行，仲裁試驗或對溫度、濕度敏感的膠黏劑應在溫度為（23±2）℃，相對濕度為45%～55%的環境中進行。
c.對僅有試驗環境溫度要求的測試，測試前試樣在試驗環境溫度下的停放時間應不少于0.5h；對有試驗環境溫度和相對濕度要求的測試，測試前試樣在試驗環境下的停放時間應不少于16h。
（6）試驗步驟

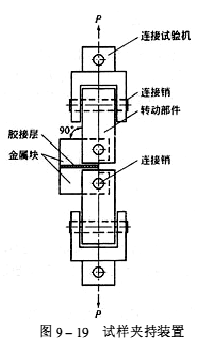

a.把試樣裝入試驗機的上、下夾持器中，如圖9-19所示。
 b.開動試驗機，使夾持器以（5±1）mm/min的移動速度對試樣加載。記錄試樣劈裂破壞的最大載荷及膠接破壞的類型（內聚破壞、黏附破壞、接觸破壞）和百分率。
（7）試驗結果
a.膠黏劑的劈裂強度按下式計算：
 式中 Cσ———膠黏劑劈裂強度，kN/m；
P———試樣劈裂破壞的最大載荷，kN；
B———試樣膠接寬度，0.025m。
b.試驗結果以劈裂強度的算術平均值、最高值、最低值表示。取3位有效數字。 環氧樹脂 - www.ytfilter.com -(責任編輯：admin) |
