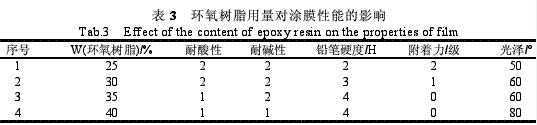

環氧樹脂網(www.ytfilter.com)最新報道[此消息來源于中國環氧樹脂網：www.epoxy-e.com]。 2.6環氧樹脂用量對涂膜性能的影響。表3是環氧樹脂用量對涂膜性能的影響。涂膜所用固化劑為氰特CYMEL-303LF氨基樹脂，固化溫度為180℃。從表3中可以看出當環氧樹脂用量增加，涂膜的各項性能是增加的。當環氧樹脂用量達到40%，各項性能達到最佳值，能夠滿足鋁箔的防腐要求。同時也能夠說明接枝率對涂膜性能有很大關系，接枝率高，聚合物透明性高，涂膜性能相對較好。  表3 環氧樹脂用量對涂膜性能的影響
3·結論 利用丙烯酸酯類單體對環氧樹脂接枝改性成功制備出了鋁箔用防腐涂料。通過實驗確定了合成環氧–丙烯酸酯樹脂的工藝及配方：聚合接枝溫度為110℃，保溫溫度為125℃，引發劑的用量為2%，環氧樹脂的含量為40%時制備的環氧-丙烯酸酯樹脂的涂膜性能最佳，符合鋁箔用防腐涂料的標準。
以上就是這篇文章的全部內容。 環氧樹脂 - www.ytfilter.com -(責任編輯：admin) |
