環氧樹脂網(www.ytfilter.com)最新報道[此消息來源于網絡]。

 2.2不同環氧樹脂的量對樹脂透明性的影響

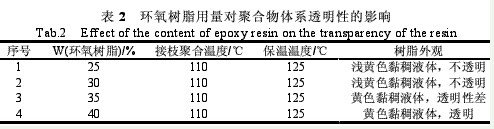

    表2是不同環氧樹脂用量對樹脂透明性的影響。從表2中可以看出，隨著環氧樹脂用量的增加透明性是逐漸增加的。這說明當環氧樹脂用量較低時環氧樹脂中接枝點較少，接枝率低，聚合物之間相容性差。隨著環氧樹脂量的增加接枝點相應的增加，接枝率高，單體之間的共聚反應相應減少所得到的產品透明性好。


    2.3環氧樹脂接枝改性前后的紅外光譜分析

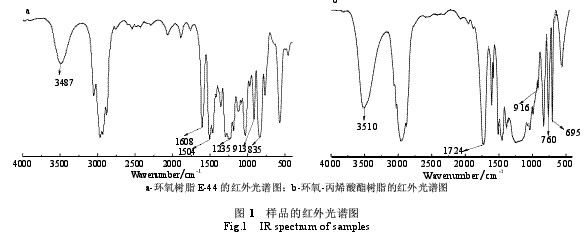

    將未接枝改性的環氧樹脂e-44與接枝改性后的環氧樹脂e-44進行紅外測試比較，如圖1所示。

    由圖1可以看出，未接枝改性的環氧樹脂在835cm-1和913cm-1處是環氧基特征吸收峰，1248cm-1處是醚鍵特征吸收峰，1504cm-1和1608cm-1處是苯環特征吸收峰，3487cm-1處是-oh特征吸收峰。接枝改性后的環氧樹脂在3510cm-1處的-oh吸收峰明顯增強，這是因為丙烯酸羥丙酯接枝到環氧樹脂上，使-oh含量增加的緣故。改性后的環氧樹脂在1724cm-1處出現明顯的-c=o吸收峰，在695cm-1和760cm-1處是苯乙烯中苯環特征吸收峰。這說明利用丙烯酸酯樹脂對環氧樹脂進行接枝改性是成功的。

　　以上是《鋁箔用丙烯酸酯接枝環氧樹脂防腐涂料（三）》的詳細內容。
