2·1三芳基锍鎓六氟銻酸鹽引發(fā)環(huán)氧樹(shù)脂或環(huán)氧稀釋劑的聚合機(jī)理

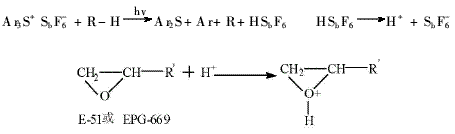

在有氫提供物(R-H)的存在下，紫外光的光子能使三芳基锍鎓六氟銻酸鹽Ar3S+SbF-6光解產(chǎn)生強(qiáng)質(zhì)子酸，強(qiáng)質(zhì)子酸能使環(huán)氧樹(shù)脂或環(huán)氧稀釋劑的開(kāi)環(huán)、聚合，其引發(fā)聚合機(jī)理可表述為：

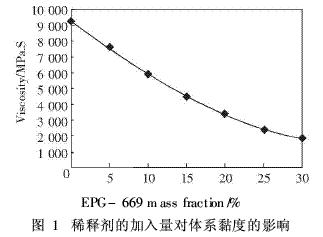

    當(dāng)用環(huán)氧樹(shù)脂E-51，聚己內(nèi)酯二元醇Polyol-0201和三芳基锍鎓六氟銻酸鹽Ar3S+SbF-6配制材料時(shí)，其黏度較大，影響其使用效果，需要用環(huán)氧稀釋劑EPG-669來(lái)調(diào)節(jié)黏度。在E-51，Polyol-0201和Ar3S+SbF-6質(zhì)量分?jǐn)?shù)比為9：2：0.5的體系中加入不同量的EPG-669，在25℃時(shí)，測(cè)得其光固化涂料體系的黏度值，見(jiàn)圖1。

    從圖1可知，當(dāng)光固化涂料體系中不加稀釋劑EPG-669時(shí)，體系在25℃的黏度值大于930MPa.S，其黏度值較大，涂布施工，使用較困難。隨著稀釋劑EPG-669的加入，其光固化涂料體系的黏度值逐漸下降，從而使其光固化涂料涂布施工變得較為方便。當(dāng)加入EPG-669的質(zhì)量分?jǐn)?shù)12%時(shí)，其光固化涂料體系的黏度已降為5565MPa.S，即6000MPa.S以下，已達(dá)到了可進(jìn)行涂布施工的較佳黏度值范圍內(nèi)。也就是說(shuō)在以環(huán)氧樹(shù)脂E-5作為主要組分的陽(yáng)離子型紫外光光固化材料中必須加入12%以上的稀釋劑EPG-669才能把體系的黏度調(diào)節(jié)好。
