環氧樹脂網(www.ytfilter.com)最新報道[此消息來源于網絡]。 電子束(EB)固化[GuHua]是在紫外固化[GuHua]基礎上，發展起來的輻射固化[GuHua]新技術。與傳統的熱固化[GuHua]相比，具有高效、經濟、環保等特點，日益受到人們的重視，被譽為21世紀熱固性樹脂生產的新技術。據中國環氧樹脂行業協會(www.epoxy-e.cn)專家介紹，人們對EP光固化[GuHua]的研究，始于19世紀70年代末。其目標是獲得航空航天用高性能熱固性樹脂。通過對乙烯基酯、丙烯酸[BingXiSuan]酯，以及甲基丙烯酸[BingXiSuan]酯等體系的光固化[GuHua]，表明由于這些體系產品內應力高、空洞含量大、機械性能差、吸水率高，和玻璃化轉變溫度(Tg)低等缺點，而難以在航空航天等高技術領域得到應用。材料科學家繼而將眼光投向環氧樹脂，光固化[GuHua]環氧樹脂能克服以上缺點，可獲得高性能結構材料，并在固體發動機殼體材料等應用。中國環氧樹脂行業協會(www.epoxy-e.cn)的這位專家，近年來世界環保法規日益完善，以紫外光固化[GuHua]涂料(UVCC)、水性涂料、高固體分涂料，和粉末涂料為代表的環保型綠色涂料則應運而生，成為人們關注和研究的熱點。UVCC由光敏樹脂(低聚物)、活性單體、光引發劑和各類添加劑組成。低聚物是含有C=C不飽和雙鍵的低分子質量樹脂，主要是不飽和聚酯、環氧丙烯酸[BingXiSuan]酯(EA)、聚氨酯丙烯酸[BingXiSuan]酯、聚酯丙烯酸[BingXiSuan]酯、多烯/硫醇體系、聚醚丙烯酸[BingXiSuan]酯、水性丙烯酸[BingXiSuan]酯、陽離子樹脂等。環氧丙烯酸[BingXiSuan]酯綜合性能優良，是目前應用最廣泛，用量最大的光固化[GuHua]低聚物。

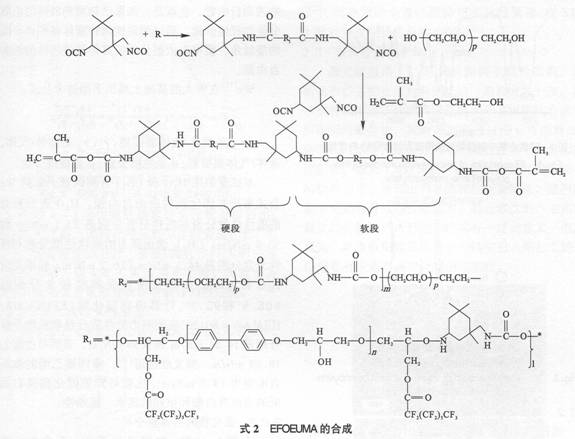

稱取環氧全氟辛酸酯聚氨酯甲基丙烯酸[BingXiSuan]酯(質量分數86%)，甲基丙烯酸[BingXiSuan]羥乙酯(活性稀釋劑，質量分數10%)，Darocur 1173(質量分數4%)放人燒杯中攪拌均勻，于干燥、陰涼處避光靜置，待混合物中的氣泡完全消失后，涂敷于載玻片(2cm×2cm)上厚度約0.2mm。固化[GuHua]過程中樣品距紫外燈中心位置15cm，室溫固化[GuHua]30s冷卻后取出，干燥處放置約2～3d測試其性能。
以上是《EP專題之UV(三)全氟改性3》的詳細內容。 環氧樹脂 - www.ytfilter.com -(責任編輯：admin) |
