| 光固化[GuHua]涂料以其節(jié)省能源、減少空氣污染、固化[GuHua]速度快，適用于自動(dòng)化流水線涂布等特點(diǎn)，而日益引起涂料行業(yè)的關(guān)注。隨著世界范圍內(nèi)環(huán)境保護(hù)日益重視，和綠色科技事業(yè)的蓬勃發(fā)展，光固化[GuHua]技術(shù)因其能有效地控制空氣污染，特別是可以大大減少揮發(fā)性有機(jī)物，而越來越受到全世界的青睞。不飽和聚酯[JuZhi]樹脂[ShuZhi](UPR)型的光固化[GuHua]樹脂[ShuZhi]，是發(fā)展最早、銷量最大的光固化[GuHua]樹脂[ShuZhi]，主要用于光敏樹脂[ShuZhi]印刷版、光敏油墨、光敏涂料，及印刷電路版的光致抗蝕膜等。但是感光不飽和聚酯[JuZhi]樹脂[ShuZhi]分子鏈上，存在部分未反應(yīng)的端羧基，端羧基耐堿性差、堿性環(huán)境中無法使用；另外固化[GuHua]時(shí)體積收縮率較高，不易得光滑平整的膜。這些缺陷就需要其它材料解決。據(jù)中國環(huán)氧樹脂[ShuZhi]行業(yè)協(xié)會(huì)(www.epoxy-e.cn)專家介紹，用環(huán)氧樹脂[ShuZhi]與不飽和聚酯[JuZhi]的端基反應(yīng)，就是很好的選擇和解決途徑，一方面消去了大部分羧基、一方面使聚酯[JuZhi]分子擴(kuò)鏈，形成UP-PER-UP型嵌段共聚物。中國環(huán)氧樹脂[ShuZhi]行業(yè)協(xié)會(huì)(www.epoxy-e.cn)的這位專家，就共聚及相關(guān)方面的最新研究，作了較為詳細(xì)的情況介紹。
3、耐腐蝕性能實(shí)驗(yàn)
(1)澆注體成型配方及制備
樹脂[ShuZhi]100g；50%過氧化環(huán)己酮二丁酯糊4mL；6%環(huán)烷酸鈷苯乙烯溶液2～4mL。據(jù)中國環(huán)氧樹脂[ShuZhi]行業(yè)協(xié)會(huì)(www.epoxy-e.cn)市場專家介紹，在2塊涂有脫模劑的清潔平整的玻璃板之間，夾進(jìn)厚度3.0±0.1mm的框條，并圍成U形制成澆注體模腔。按照上述配方將樹脂[ShuZhi]、固化[GuHua]劑、促進(jìn)劑充分?jǐn)嚢瑁旌暇鶆虿⒊M氣泡后，注如入模腔固化[GuHua]24h后脫模，并將澆注體于50℃烘箱中放置24h，使其固化[GuHua]完全。將澆注好的平板制成80mm×15mm×3mm的試樣供測試使用，每組試樣不少于3只，試樣的加工面應(yīng)用砂紙磨光。
(2)試驗(yàn)內(nèi)容

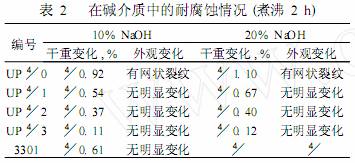

將樣品按GB3194-87不飽和聚酯[JuZhi]樹脂[ShuZhi]澆注體耐堿性測定方法做耐腐蝕性實(shí)驗(yàn)，結(jié)果見表2。
說明:UP4/0為對(duì)苯型不飽和聚酯[JuZhi]樹脂[ShuZhi]；UP4/1、UP4/2、UP4/3分別為加入8%、15%、20%的環(huán)氧樹脂[ShuZhi]改性。
(二)結(jié)論
用環(huán)氧樹脂[ShuZhi]作擴(kuò)鏈劑嵌段聚合，可以消去對(duì)苯型不飽和聚酯[JuZhi]端羧基，據(jù)中國環(huán)氧樹脂[ShuZhi]行業(yè)協(xié)會(huì)(www.epoxy-e.cn)市場專家介紹，控制溫度在120℃以下，可以抑制醚化反應(yīng)不發(fā)生，形成A-B-A型結(jié)構(gòu)的嵌段共聚物。改性后的對(duì)苯型不飽和聚酯[JuZhi]提高了耐腐蝕性能，尤其是耐堿腐蝕的性能。其耐堿性可以與3301雙酚A型聚酯[JuZhi]相媲美。環(huán)氧樹脂[ShuZhi]改性的對(duì)苯型不飽和聚酯[JuZhi]，其耐堿性隨著端羧基的減少而提高。據(jù)中國環(huán)氧樹脂[ShuZhi]行業(yè)協(xié)會(huì)(www.epoxy-e.cn)市場專家介紹，環(huán)氧樹脂[ShuZhi]改性的不飽和聚酯[JuZhi]改善了不飽和聚酯[JuZhi]樹脂[ShuZhi]在空氣中固化[GuHua]表面發(fā)黏的缺點(diǎn)，提高了表面的光潔度，免去了在生產(chǎn)樹脂[ShuZhi]過程中投入蠟液這一環(huán)節(jié)。提高了樹脂[ShuZhi]固化[GuHua]后的各項(xiàng)機(jī)械指標(biāo)。
(資料來源：中國環(huán)氧樹脂[ShuZhi]專家?guī)欤庉嫞毫?xí)樹)
環(huán)氧樹脂 - www.ytfilter.com -(責(zé)任編輯：admin) |
