李闖1，薄春2

    (1.甘南縣水務(wù)局，黑龍江甘南162100;2.黑龍江省水利第一工程處，黑龍江富裕161200)

    摘要：介紹利用涂4層環(huán)氧樹脂[HuanYangShuZhi]加3層玻璃[BoLi]絲布修補(bǔ)[XiuBu]混凝土構(gòu)件產(chǎn)生的裂縫[LieFeng]，列舉了在渡槽產(chǎn)生負(fù)彎矩部位出現(xiàn)裂縫[LieFeng]取經(jīng)修補(bǔ)[XiuBu]后得的良好效果。

    關(guān)鍵詞：環(huán)氧樹脂[HuanYangShuZhi];玻璃[BoLi]絲;配置基液;修補(bǔ)[XiuBu]裂縫[LieFeng]

    中圖分類號(hào)：TV672.3文獻(xiàn)標(biāo)識(shí)碼:B

    文章編號(hào)：1007－7596(2010)04－0044－01

    某大型灌區(qū)有幾處渡槽在產(chǎn)生負(fù)彎矩部位出現(xiàn)裂縫[LieFeng]，為保障正常輸水及建筑物安全，經(jīng)技術(shù)論證，決定采取環(huán)氧樹脂[HuanYangShuZhi]修補(bǔ)[XiuBu]裂縫[LieFeng]。最后選取了涂4層環(huán)氧樹脂[HuanYangShuZhi]加3層玻璃[BoLi]絲布添補(bǔ)，取得了較好的效果，現(xiàn)將施工技術(shù)概述如下:

    1·環(huán)氧[HuanYang]基液的配方與拌制

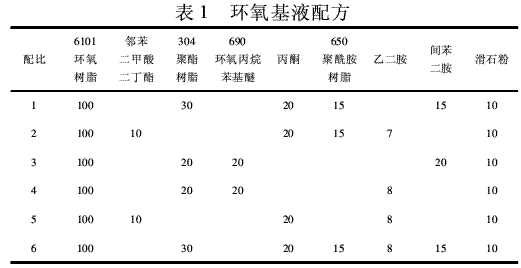

    環(huán)氧樹脂[HuanYangShuZhi]按一定比例加入增塑劑、稀釋劑和固化劑后，成為環(huán)氧[HuanYang]基液。灌區(qū)在修補(bǔ)[XiuBu]渡槽裂縫[LieFeng]時(shí)采用過(guò)的幾種配比(重量比)見(jiàn)表1。

    拌制時(shí)，按配方稱取一定數(shù)量的環(huán)氧樹脂[HuanYangShuZhi]，加入增塑劑(鄰苯二甲酸二丁酯、304聚酯樹脂[ShuZhi])，用稀釋劑(690環(huán)氧[HuanYang]丙烷苯基醚或丙酮)加以稀釋，攪拌均勻后加入固化劑(乙二胺或650聚酰胺樹脂[ShuZhi])使混合均勻，然后加入填料(滑石粉)進(jìn)行攪拌，使粉料均布于環(huán)氧[HuanYang]膠劑中。如用間苯二胺作固化劑，應(yīng)在加增塑劑時(shí)加入。如配方中采用304聚酯樹脂[ShuZhi]和間苯二胺時(shí)，可先將不飽和304聚酯樹脂[ShuZhi]和間苯二胺比例先稱好，將304聚酯樹脂[ShuZhi]倒入鐵盆內(nèi)，隔水加溫到60℃左右，再把捶碎的間苯二胺倒入盛304的鐵盆內(nèi)，不斷攪動(dòng)，加溫到70℃～80℃，使間苯二胺結(jié)晶全部溶解，再降至常溫備用。每次膠劑的配制不宜過(guò)多，一般為0．5～1．0kg樹脂[ShuZhi]，并在施工現(xiàn)場(chǎng)配制，隨配隨用，要求能在使用時(shí)間(一般為30min)內(nèi)用完。

2·玻璃[BoLi]絲布的處理[ChuLi]

    環(huán)氧樹脂[HuanYangShuZhi]的固化收縮及溫度變化等所產(chǎn)生的內(nèi)應(yīng)力，有可能使環(huán)氧樹脂[HuanYangShuZhi]膠劑涂層的薄弱環(huán)節(jié)產(chǎn)生裂縫[LieFeng]與脫殼等現(xiàn)象。因此，用玻璃[BoLi]絲布粘貼[ZhanTie]材料，以提高涂層強(qiáng)度和耐水流沖刷的能力。玻璃[BoLi]絲布為厚0．1～0．15cm的無(wú)堿高強(qiáng)度纖維，它在拉制過(guò)程中加入潤(rùn)滑劑(含量約為2%)。使用前，應(yīng)將潤(rùn)滑劑除去以免影響環(huán)氧[HuanYang]膠劑與玻璃[BoLi]絲布的粘結(jié)力。處理[ChuLi]的方法有高溫、皂液、化學(xué)等幾種，灌區(qū)采用了高溫處理[ChuLi]的辦法，建有密封烤布爐，熱處理[ChuLi]溫度為300℃～400℃，處理[ChuLi]時(shí)間2～4mim。

    烘烤的操作過(guò)程是:先從操作孔用兩根22號(hào)鉛絲將布頭扎好，布從進(jìn)布口經(jīng)滾筒到出布口安裝好，然后爐內(nèi)加溫到200℃以上，慢慢開(kāi)始拉布。

    玻璃[BoLi]絲布的潤(rùn)滑劑是否去掉，可用下述方法鑒別:①布的顏色由原來(lái)的白色變成了金黃色，這時(shí)，潤(rùn)滑劑的殘存量一般不超過(guò)0．2%;②用水?dāng)Q擦?xí)r，沒(méi)有油膩滑動(dòng)現(xiàn)象;③稱其重量，一般減輕1．5%～1．8%左右。另外，如布從爐內(nèi)拉出時(shí)燙手，說(shuō)明潤(rùn)滑劑尚未除凈。

    烘烤后的玻璃[BoLi]絲布上存留了碳化淀粉，應(yīng)進(jìn)行除塵處理[ChuLi]即將烤后的玻璃[BoLi]絲布放入煮沸的堿水中(純堿5%)煮30min左右，并不斷翻動(dòng)，然后取出用清水洗凈，曬在迎風(fēng)處或陽(yáng)光下吹干。

    爐內(nèi)溫度穩(wěn)定時(shí)，每小時(shí)可烤布450m左右，耗煤量每1000m玻璃[BoLi]絲布約200kg。

    灌區(qū)使用過(guò)斜紋布和平紋布兩種，前者強(qiáng)度較高，基液浸透較慢，涂刷較為困難;后者強(qiáng)度較低，但浸透快、涂刷方便。

    3·施工方法和步驟

    1)渡槽槽身需要修補(bǔ)[XiuBu]范圍內(nèi)的混凝土表面，用鋼絲刷洗刷，除去污泥、油垢，至現(xiàn)出混凝土本色為止;再用干燥固化材料，使槽壁干燥;粘貼[ZhanTie]以前，再用丙酮擦洗一次。個(gè)別較寬的裂縫[LieFeng]，先用環(huán)氧[HuanYang]漿填平。

    2)在槽壁修補(bǔ)[XiuBu]面上用棕毛刷涂一層較濃的環(huán)氧[HuanYang]基液，要求均而薄并使各個(gè)部位浸透，然后粘貼[ZhanTie]第一層玻璃[BoLi]絲布;巾好后用棕毛刷來(lái)回刷動(dòng)，使其粘牢，要求沒(méi)有皺紋，沒(méi)有氣泡;接著，按上述辦法涂刷第二、三、四層膠劑，粘貼[ZhanTie]第二、三層玻璃[BoLi]絲布，一次粘貼[ZhanTie]完畢。過(guò)半天左右時(shí)間再去檢查，對(duì)有氣泡和未粘結(jié)密實(shí)的部位，用泥工皿子加溫燙平。如果是多條裂縫[LieFeng]部位，需大面積施工，采用分層間斷粘貼[ZhanTie]，每次全面粘貼[ZhanTie]第一層，過(guò)一天再貼第二層，依此類推。

    根據(jù)實(shí)踐，粘貼[ZhanTie]時(shí)溫度以10℃以上較好，其固化時(shí)間大約2～4d。粘貼[ZhanTie]3層玻璃[BoLi]絲布和涂4層環(huán)氧[HuanYang]基液，每平方米用工不到1個(gè)工日，消耗環(huán)氧樹脂[HuanYangShuZhi]0．7～1．1kg，包括所有材料費(fèi)和工費(fèi)，造價(jià)為200元/hm2～350元/hm2。

    參考文獻(xiàn):

    ［1］湖南省水利電力局.韶山灌區(qū)第二分冊(cè):設(shè)計(jì)與施工［R］.北京:水利電力出版社，1976．
