| 光固化[GuHua]涂料以其節省能源、減少空氣污染、固化[GuHua]速度快，適用于自動化流水線涂布等特點，而日益引起涂料行業的關注。隨著世界范圍內環境保護日益重視，和綠色科技事業的蓬勃發展，光固化[GuHua]技術因其能有效地控制空氣污染，特別是可以大大減少揮發性有機物，而越來越受到全世界的青睞。不飽和聚酯樹脂[ShuZhi](UPR)型的光固化[GuHua]樹脂[ShuZhi]，是發展最早、銷量最大的光固化[GuHua]樹脂[ShuZhi]，主要用于光敏樹脂[ShuZhi]印刷版、光敏油墨、光敏涂料，及印刷電路版的光致抗蝕膜等。但是感光不飽和聚酯樹脂[ShuZhi]分子鏈上，存在部分未反應的端羧基，端羧基耐堿性差、堿性環境中無法使用；另外固化[GuHua]時體積收縮率較高，不易得光滑平整的膜。這些缺陷就需要其它材料解決。據中國[ZhongGuo]環氧樹脂[ShuZhi]行業協會(www.epoxy-e.cn)專家介紹，用環氧樹脂[ShuZhi]與不飽和聚酯的端基反應，就是很好的選擇和解決途徑，一方面消去了大部分羧基、一方面使聚酯分子擴鏈，形成UP-PER-UP型嵌段共聚物。中國[ZhongGuo]環氧樹脂[ShuZhi]行業協會(www.epoxy-e.cn)的這位專家，就共聚及相關方面的最新研究，作了較為詳細的情況介紹。
(六)引發劑的影響

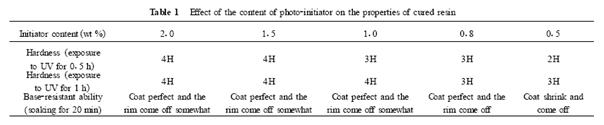

B-UPR中分別加入1wt%安息[AnXi]香乙醚及1wt%/1wt%的二苯甲酮/三乙胺進行紫外光照射，結果如下:加入安息[AnXi]香乙醚的樹脂[ShuZhi]1min時已凝膠，而加入二苯甲酮/三乙胺的樹脂[ShuZhi]光照20min時尚未凝膠。安息[AnXi]香類引發劑通過光化學反應可直接引發單體聚合，二苯酮類與三乙胺是通過激發態的奪氫反應產生有效自由基的。據文獻報道，苯乙烯可使酮的激發態退化，引發劑效率大大降低。所以此類含苯乙烯的樹脂[ShuZhi]，用二苯甲酮/三乙胺類引發劑效果不好。而安息[AnXi]香醚的激發態壽命短，不易為苯乙烯所淬滅，所以可用于含苯乙烯的樹脂[ShuZhi]的聚合。據中國[ZhongGuo]環氧樹脂[ShuZhi]行業協會(www.epoxy-e.cn)市場專家介紹，B-UPR中加入安息[AnXi]香乙醚，加量分別為樹脂[ShuZhi]質量的2.0%、1.5%、1.0%、0.8%、0.5%。在玻璃片上涂膜，經紫外光照射1h，結果表明(表1)安息[AnXi]香乙醚的加入量為110%～115%即可。
(七)B-UPR和UPR硬度、耐堿性、固化[GuHua]體積收縮率的比較

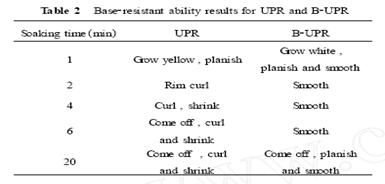

兩種樹脂[ShuZhi]中分別加入1%安息[AnXi]香乙醚，在玻璃片上涂敷然后經紫外光照射1h。據中國[ZhongGuo]環氧樹脂[ShuZhi]行業協會(www.epoxy-e.cn)市場專家介紹。固化[GuHua]后樹脂[ShuZhi]的硬度分別為：UPR2H鉛筆硬度，B-UPR4H鉛筆硬度。且B-UPR的膜對玻璃片的粘結力也明顯好于UPR。將固化[GuHua]后的樹脂[ShuZhi]樣品放入煮沸的10%NaOH水溶液中浸泡，結果如表2。
(資料來源：中國[ZhongGuo]環氧樹脂[ShuZhi]專家庫，編輯：習樹)
環氧樹脂 - www.ytfilter.com -(責任編輯：admin) |
