耿堅強1，劉攀1，李春軒2，彭曉春1，劉勝林1

(1.長安大學質料科學與工程學院，西安710064;2.陜西通宇公路研討全部限公司，西安710064)

擇要：涂料在天然曝曬的前提下舉行老化，須要很長的時候，不克不及快速相識其老化掉效機理，接納人工紫外-噴淋的加快老化實驗對醇酸系統和聚氨酯系統舉行加快老化，操縱SEM、光芒度儀和FT-IR對老化的涂層舉行闡發表征。效果注解，兩種系統的老化掉效機理是差別的，醇酸系統利用壽命低于聚氨酯系統的重要緣故原由是其耐水本領較弱，若能進步其耐水本領，醇酸系統的利用范疇將會擴展。

0.要害詞：人工加快老化;醇酸磁漆;聚氨酯面漆;外貌闡發

為了掩護公路鋼橋不受腐化，耽誤橋梁利用壽命，國表里常接納涂料舉行防腐化掩護，從最早的單一涂料防腐到如今的重防腐涂裝系統，涂料用于金屬防腐化已稀有百年的汗青[1-2]。我國的公路橋梁在早期的涂裝中一樣平常接納的是醇酸涂裝系統，如南京長江大橋(1968年)和江西九江長江大橋(1993年)的鋼布局外外貌接納的是醇酸紅丹防銹漆+灰鋁鋅醇酸磁漆的涂裝系統，至今也有部門橋梁仍接納這種涂裝方法。跟著涂料樹脂的生長，聚氨酯涂料開端大面積利用，如廈門海滄大橋(1999年)和宜昌長江大橋(2001年)鋼箱梁外外貌接納的是無機富鋅底漆+環氧云鐵中心漆+聚氨酯面漆的涂裝系統[3-6]。這兩種涂裝系統在橋梁的防腐掩護中都起到了主要的感化，但醇酸系統的壽命一樣平常為2～3年，聚氨酯系統壽命一樣平常為5～8年，為了找出兩者壽命差距的緣故原由，本文在室內對這兩種系統舉行了人工加快老化實驗，對老化降解階段所產生的物理和化學轉變舉行了研討與商量，實驗找出兩種系統老化掉效的機理。

1.實驗質料及要領(文章泉源舉世聚氨酯網)

(1)原質料：天津燈塔涂料有限公司的紅丹酚醛底漆、灰鋁鋅醇酸磁漆、無機富鋅底漆、灰云鐵環氧中心漆和聚氨酯面漆。(2)樣板的制取要領：拔取Q235低碳鋼作為底板，導熱性和耐腐性機能好，尺寸為70mm×150mm×(1.2～1.5)mm，涂刷進步行外貌處置懲罰，用噴砂機噴砂到Sa3.0級，然后按《漆膜一樣平常制備法》(GB/T1727—1992)涂刷底漆、中心漆、面漆制成樣板。兩種涂裝系統為紅丹酚醛底漆+灰鋁鋅醇酸磁漆和無機富鋅底漆+灰云鐵環氧中心層+聚氨酯面漆，涂刷氛圍相對濕度為60%，情況溫度為25℃。(3)漆膜查驗：每道漆膜實干后，用測厚儀丈量干膜厚度，涂裝完畢后，測試漆膜總厚度。漆膜總厚度掌握在150～200μm范疇內，面漆厚度為60～80μm。接納目測查驗涂膜外不雅，外貌需平滑、平整、色彩勻稱同等。(4)樣板的老化實驗：接納克己的老化嘗試箱按GB/T14522—1993《機器產業產物用塑料、涂料、橡膠質料人工天氣加快實驗要領》舉行老化實驗，光源為波長253nm的紫外燈管，輻射度為0.35W/m2;相對濕度為65%，紫外光照時候4h，噴淋0.5h，冷卻3.5h，每個輪回為1個周期，舉行2200h的實驗，并在差別周期隔斷掏出各周期的樣板舉行涂膜機能評定。(5)機能表征：用MN型鏡向光芒儀依照GB/T9754—1988尺度檢測涂層在曝曬前后光芒的轉變，并盤算有機涂層的掉光率。涂層測厚儀(TT220)測試涂層厚度。用電子天平(DS400S)依照HG—2—16128尺度檢測涂層人工老化后的吸水率。掃描電子顯微鏡(VEGATS5136XM)闡發涂層在老化歷程中微不雅描寫的轉變。傅里葉轉換紅外光譜儀(EQUINOX-55)闡發涂層老化時有機基團的轉變。

2.效果與評論辯論

2.1兩種面漆老化進程比擬闡發

跟著涂層的老化，涂層系統的面漆漸漸變粗拙而掉光。圖1給出了兩種面漆隨輻照時候的耽誤，掉光率的轉變趨向圖。

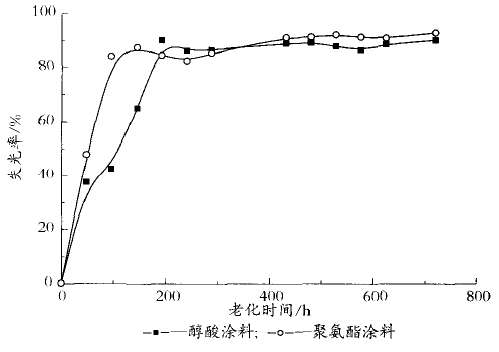

圖1醇酸磁漆和聚氨酯面漆掉光率隨人工老化時候的轉變趨向
